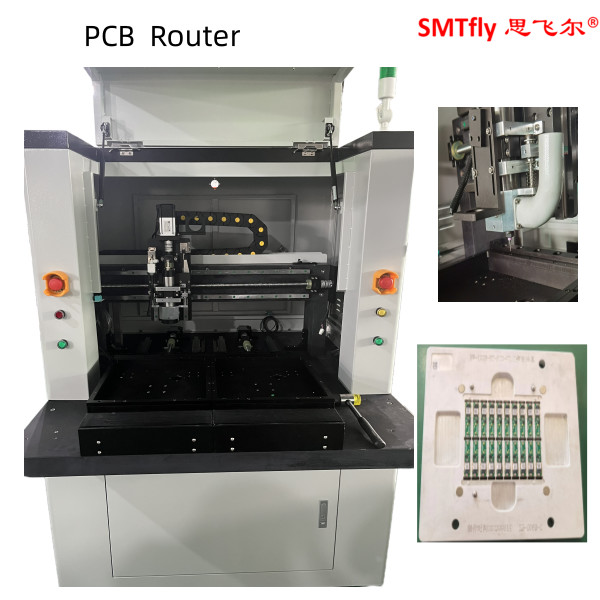

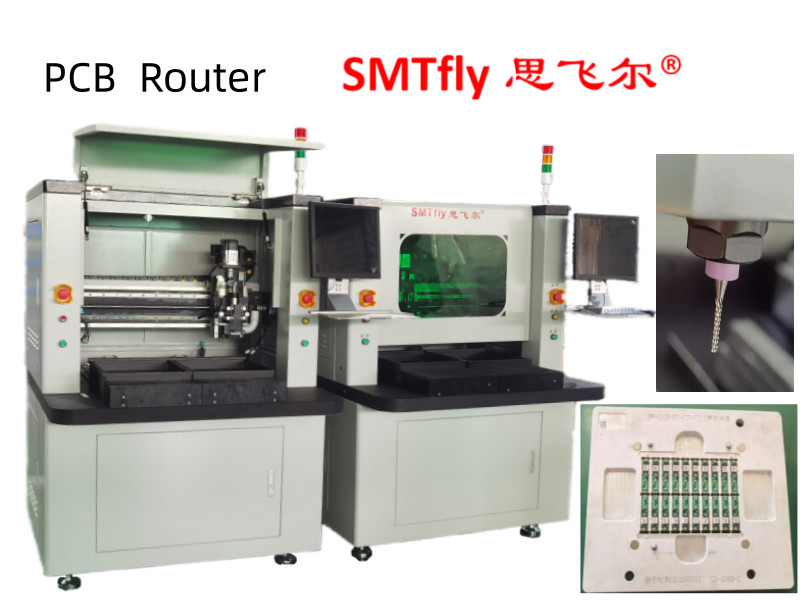

Высокоточный ПКБ-маршрутизатор,Устройство для отделки панелей ПКБ-маршрутизаторов
1. Список деталей машины
|
I. Оборудование |
|
|
Спиндл |
Воронка и инвертор Morning Star |
|
СКД |
Промышленные камеры Sony 520 |
|
ЛЕНС |
Компьютер EX2C |
|
Пошёл на хуй. |
Импорт TBI Precision Ground Ball Screws (ТБИ) - высокоточных наземных шаровых винтов |
|
Руководство |
HIWIN расширение Импортированные линейные проводники |
|
Двигатель |
Серия JiaBao LCF |
|
Карта управления ввода/вывода |
HFC PCI-9074 |
|
Карта управления водителем |
HFC PCI-9074 |
|
Карта ввода/вывода |
PCI-9074-64 шт/-38 шт |
|
Статическая очистка |
Серия STATIC-ST401A |
|
Компьютер |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
Интерфейс машины |
AOC LCD17", Логитех мышь |
|
2.программное обеспечение |
|
|
Система управления |
Windows XP Professional (Service3,v.3244) |
|
Операция с графическим интерфейсом |
Китайский Windows XP |
|
Редактировать программу |
Встроенный |
|
Система зрения |
Оффсет CCD AOTU |
|
Система управления |
F1.0.2 версия |
2Параметры производительности
|
В целом |
|
|
Размеры ((W*D*H) |
1220*1450*1420 мм |
|
Вес |
550 кг |
|
Высота сдвига |
60 ~ 110 мм |
|
Манипулятор |
|
|
Тип двигателя |
Серия JiaBao |
|
Повторяемость позиционирования |
0.001 мм |
|
Рабочая площадь оси ((max) |
680*360*50 мм |
|
Рабочее место |
|
|
Фиксация ПКБ |
Стандарт, специализация |
|
Загрузка/разгрузка ПКБ |
Руководство |
|
Размер ПКБ (макс.) |
322 мм*322 мм |
|
Толщина ПКБ (макс.) |
5 мм |
|
Установка |
|
|
Установка жесткости |
стандартный |
|
Фиксация крепежа |
машины |
|
Двигатель шпинделя |
|
|
Сила |
400 Вт |
|
Свинцовый |
50000 оборотов в минуту |
|
Защищать |
Самоохлаждение/проветривание |
|
Изменение резчика |
Специализация |
|
Возможность маршрутизации |
|
|
Скорость резки ((макс.) |
100 мм/с |
|
Скорость движения ((макс.) |
3000 мм/с |
|
Точность резки |
00,01 мм |
|
Вакуумная система |
|
|
Вакуумная мощность |
2.2КВт 380В переменного тока |
|
Вакуум |
Свинцовый |
|
Коммунальные услуги |
|
|
Сила |
2.2КВт AC380V |
|
Доставка воздуха |
2 ~ 5 кг/см2 |
|
Программирование |
|
|
Редактировать программу |
Встроенный |
|
Редактирование функций |
Линия, дуга, круг, кривая в У. |
|
Хранение программ |
HDD |
|
Система зрения |
Цвет SONE CCD |
|
фрезерная резка |
Автомобиль |
|
Настройка вакуума |
Автомобиль |
|
Операционные мониторы |
|
|
Показатель |
Индикатор Состояние машины |
|
проверка инструмента |
Срок службы инструмента автоматического обнаружения, использование временных испытаний |
|
Защита двигателя |
Имеет функцию защиты от перегрева, перегрузки и низкого напряжения |
|
Проверка перегрузки двигателя |
Есть перегрузка, линия нормальная, функция защиты от низкого напряжения |
|
Время использования инструмента |
Срок службы инструмента автоматического обнаружения, |
|
Статистика данных |
Отдельная модель доски, разделение подсчета, различные методы подсчета |
|
Запись ошибок |
Программное обеспечение автоматически записывает все сигналы тревоги памяти машин |
|
III. Точность |
|
|
Точность оси |
0.001 мм |
|
Точность резки |
0.1 мм |
|
IV. Безопасность |
|
|
Защита рабочей зоны |
С четырьмя запечатанными защитами |
|
Дверный датчик |
Датчик микровыключателя передней и задней двери безопасности (необязательно) |
|
Кнопка остановки требований |
|
3.Описание функции
1) Увеличение изображения X10 облегчает программирование и повышает точность настройки точек
2) Два раздвижных стола обеспечивают одновременное движение внутрь и наружу для сокращения времени привязки для повышения производительности.
3) Автомаркировка системы смещения.Изображение CCD может проверить и симулировать путь или маршрутизацию, чтобы уменьшить ненужные ошибки перед резкой
4) Бит маршрутизации автоматически поднимается и перемещается в следующую запрограммированную точку, затем резается, чтобы продлить срок службы бита маршрутизации.
5) Промышленное проектирование дверей безопасности
6) Изображение CCD может проверять и моделировать путь или маршрутизацию, чтобы уменьшить ненужную ошибку перед резкой
