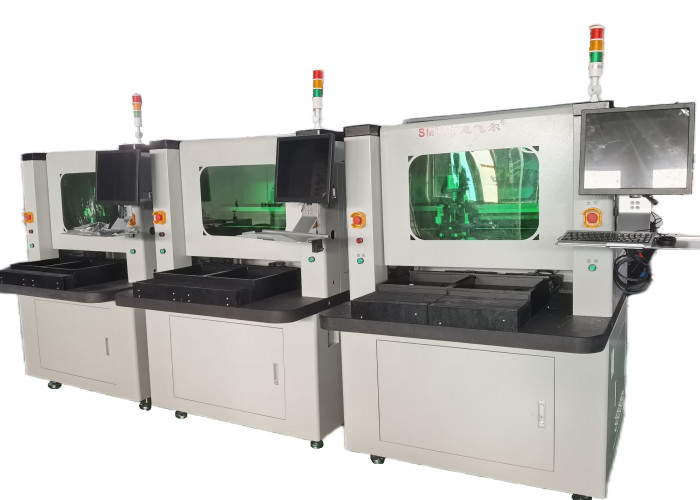

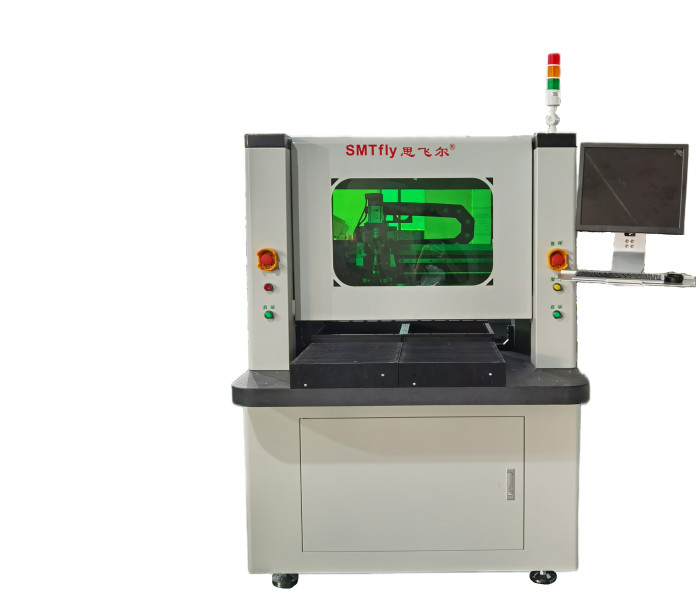

Высокопроизводительный ПКБ-маршрутизатор Автоматическое устройство обнаружения Жизнь инструмента, сепаратор ПКБ Особенности:
1Двойной рабочий стол чередуется с резкой, возможно загрузка и взлет PCB работы во время другой резки стола.
2. Специальный результат резки, что низкое напряжение, высокая точность, высокое качество с маршрутизатором
3. Сменным способом вырезать другую программу
4. Удобная для пользователя кардинально улучшенная функция дисплея с использованием сенсорной панели
5. Снижение эксплуатационных затрат с функцией управления высотой оси Z многоступенчатой автоматической сменой по жизни бита маршрутизатора ((счет листов резки или расстояния)
6. Это соответствует большого размера PCB ((550mmx450mm путем изменения для большой основной основы)
7. Предотвратить отказ продукта путем обнаружения маршрутизатора битов падает и сломан
8. Легко создать программу резки даже если нет ПКБ CAD данных с использованием обучения Камеры ((Опция)
Высокопроизводительный ПКБ-маршрутизатор Автоматический детектор инструмента Жизненный цикл, PCB-сепаратор Спецификация:
| I. Оборудование | |
| Спиндл | КАВО шпиндель ((Модель:4025) |
| СКД | Промышленные камеры Sony 520 |
| ЛЕНС | Компьютер EX2C |
| Пошёл на хуй. | Импорт TBI Precision Ground Ball Screws (ТБИ) - высокоточных наземных шаровых винтов |
| Руководство | HIWIN расширение Импортированные линейные проводники |
| Двигатель | Серия JiaBao LCF |
| Карта управления ввода/вывода | HFC PCI-9074 |
| Карта управления водителем | HFC PCI-9074 |
| Карта ввода/вывода | PCI-9074-64 шт/-38 шт |
| Статическая очистка | Серия STATIC-ST401A |
| Компьютер | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Интерфейс машины | AOC LCD17", Логитех мышь |
| 2.программное обеспечение | |
| Система управления | Windows XP Professional (Service3, v.3244) |
| Операция с графическим интерфейсом | Английский Windows XP |
| Редактировать программу | Встроенный |
| Система зрения | Оффсет CCD AOTU |
| Система управления | F1.2.88 версия |
| В целом | |
| Размеры ((W*D*H) | 1280 мм*1450 мм*1480 мм |
| Вес | 750 кг |
| Высота сдвига | 60 ~ 110 мм |
| Манипулятор | |
| Тип двигателя | Серия JiaBao |
| Повторяемость позиционирования | 0.001 мм |
| Рабочая площадь оси ((max) | 890 мм*560 мм*50 мм |
| Рабочее место | |
| Фиксация ПКБ | Стандарт, специализация |
| Загрузка/разгрузка ПКБ | Руководство |
| Размер ПКБ (макс.) | 450*350 мм |
| Толщина ПКБ (макс.) | 5 мм |
| Установка | |
| Установка жесткости | Настраиваемая установка |
| Фиксация крепежа | машины |
| Двигатель шпинделя | |
| Сила | 150 Вт |
| Свинцовый | 60000 оборотов в минуту |
| Защищать | Самоохлаждение/проветривание |
| Изменение резчика | Специализация |
| Возможность маршрутизации | |
| Скорость резки ((макс.) | 80 мм/с |
| Скорость движения ((макс.) | 2500 мм/с |
| Точность резки | 00,01 мм |
| Вакуумная система | |
| Вакуумная мощность | 3.5 кВт переменного тока 380 В |
| Вакуум | Свинцовый |
| Коммунальные услуги | |
| Сила | 2.0KW AC380V |
| Доставка воздуха | 4-6 кг/см2 |
| Программирование | |
| Редактировать программу | Встроенный |
| Редактирование функций | Линия, дуга, круг, кривая в У. |
| Хранение программ | HDD |
| Система зрения | Цвет SONE CCD |
| фрезерная резка | Автомобиль |
| Настройка вакуума | Автомобиль |
| Операционные мониторы | |
| Показатель | Индикатор Состояние машины |
| проверка инструмента | Срок службы инструмента автоматического обнаружения, использование временных испытаний |
| Защита двигателя | Имеет функцию защиты от перегрева, перегрузки и низкого напряжения |
| Проверка перегрузки двигателя | Есть перегрузка, линия нормальная, функция защиты от низкого напряжения |
| Время использования инструмента | Срок службы инструмента автоматического обнаружения, |
| Статистика данных | Отдельная модель доски, разделение подсчета, различные методы подсчета |
| Запись ошибок | Программное обеспечение автоматически записывает все сигналы тревоги памяти машин |
| III. Точность | |
| Точность оси | 0.001 мм |
| Точность резки | 0.1 мм |
| IV. Безопасность | |
| Защита рабочей зоны | С четырьмя запечатанными защитами |
| Дверный датчик | Датчик микровыключателя передней и задней двери безопасности (необязательно) |
| Кнопка остановки требований |
