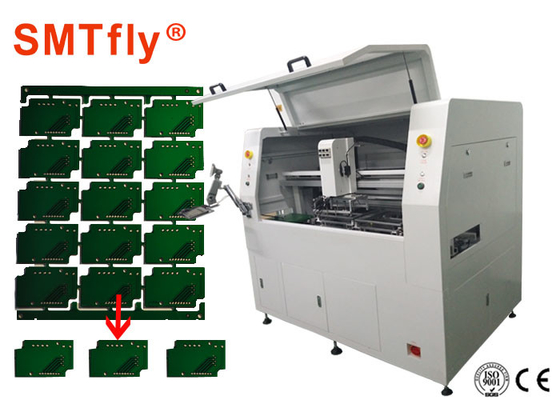

Машина трассы PCB прототипа сверля с высокоскоростным сборником пыли шпинделя, PCB Depanel
Описание
Решение для depanelization стресса свободного
основанная на Приспособлени сильно эффективная система вакуума пыли
Чистое и точное depanelization для плотно заселенного PCBs
Предварительное программное обеспечение обработки изображений предлагает деятельность пункт-и-щелчка для программируя путей маршрутизатора
Автоматическая компенсация выравнивания камерой CCD
Дружественная деятельность
Выдвинутая сдержанная жизнь автоматической регулировкой битовой глубины маршрутизатора
Улучшенное время тактичности
Низкое обслуживание требовало
Умеренная цена
Робот тарировки свободный линейный
Программное обеспечение
|
Система управления |
Windows XP профессиональный (Service3, v.3244) |
|
GUI деятельности |
Китаец Windows XP |
|
Программа редактирует |
Последовательно |
|
Система зрения |
Смещение CCD AOTU |
|
Система управления |
Версия f 1.0.2 |
Оборудование
|
CCD |
Линия промышленные камеры Sony 520 |
|
ОБЪЕКТИВ |
Computar EX2C |
|
Винт |
Импорт винта шарика земли точности TBI |
|
Проводник |
HIWIN расширяя импортированный линейный ведущий брус |
|
МОТОР |
Серия JiaBao LCF |
|
КАРТА I/O CONTRONL |
HFC PCI-9074 |
|
КАРТА ВОДИТЕЛЯ CONTRONL |
HFC PCI-9074 |
|
КАРТА I/O |
PCI-9074-64pcs/-38pcs |
|
Статическая уборка |
Серия STATIC-ST401A |
|
Компьютер |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Интерфейс машины |
AOC LCD17», мышь Logitech |
Рабочие параметры
|
Общий |
|
|
Размеры (W*D*H) |
1220mm*1450mm*1420mm |
|
Вес |
550KG |
|
Возмещенная высота |
60~110mm |
|
Манипулятор |
|
|
Тип мотора |
Серия JiaBao |
|
Располагать повторимость |
0.001mm |
|
Рабочая зона оси (максимальная) |
680mm*360mm*50mm |
|
Рабочая станция |
|
|
Рабочая станция |
стандарт, специализация |
|
Нагружать PCB/разгружая |
руководство |
|
Размер PCB (максимальный) |
322mm*322mm |
|
PCB толстый (максимальный) |
5mm |
|
Fixturing |
|
|
Ригидность fixturing |
стандарт |
|
Фиксирование Fixturing |
машинное оборудование |
|
Мотор шпинделя |
|
|
Сила |
400W |
|
Шпиндель |
50000rpm/min |
|
Защитите |
собственная личность/охлаждать ветра |
|
Резец изменения |
Специализация |
|
Направлять возможность |
|
|
Режущ скорость (максимальную) |
100mm/s |
|
Управляющ скоростью (максимальной) |
3000mm/s |
|
Точность вырезывания |
0.01mm |
|
Система вакуума |
|
|
Сила вакуума |
2.2KW AC 380V |
|
Отвес вакуума |
|
|
Общие назначения |
|
|
Сила |
2.2KW AC380V |
|
Подача воздуха |
2~5KG/cm2 |

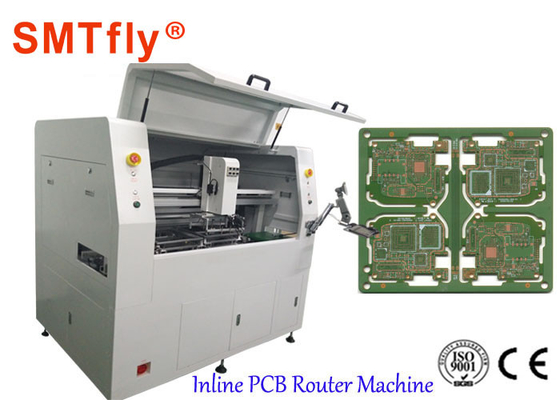

Depaneling с маршрутизатором PCB
Преимущества PCB Depaneling
Никакой лучший путь к depanel плата с печатным монтажом чем с маршрутизатором PCB Sayaka. Это depaneler PCB ответ для свободного от перебранка PCB depaneling через занятость бита маршрутизатора который уменьшает стресс на компонентах. Высокоскоростной шпиндель включил в скоростях машины вверх по вырезыванию и поддерживает точность, пока также учитывающ гибкие дизайны панели с различными режа картинами. Наше depaneler PCB также отрежет вниз на сдержанной замене с нашей системой регулировки битовой глубины маршрутизатора, которая автоматически переносит до 5 уровней глубины. Скорость бита маршрутизатора PCB максимальная режа 50mm в секунду, пока скорость путешествовать максимум 800mm в секунду. С встроенным приспособлением основал систему вакуума пыли, система уверена быть чиста и эффективна. Это предотвращает сновать, и принимает полное преимущество прочности вакуума для effectual собрания пыли.
Легкая деятельность
Легкий для того чтобы работать, программное обеспечение обработки изображений маршрутизатора PCB делает его простой запрограммировать резать пути с технологией пункт-и-щелчка, тогда как оно также автоматически возмещает потерю выравнивание с камерой CCD. С простым касанием внешнего PCB кнопки depaneling можно начать быстро для легкой деятельности, и через легкое для использования предпрограммировать режим, деятельность машинного оборудования сделана даже более undemanding. Depaneler PCB также очень низкое обслуживание, по мере того как машина конструирована для легких доступа и ремонтов. Структура рамки и мотор шпинделя работают на оси x, y и z, пока керамический подшипник интегрирован для того чтобы обеспечить 60,000rpm для закруток.
Рентабельный
С разнообразием преимуществ которые наши depaneling системы предлагают, и легкостью в которой машинное оборудование можно управлять, цена неоспоримо практически. Не только depaneling потребности принятые позаботить с эффективности и простоты, но низкая цена сохранит деньги и время.
