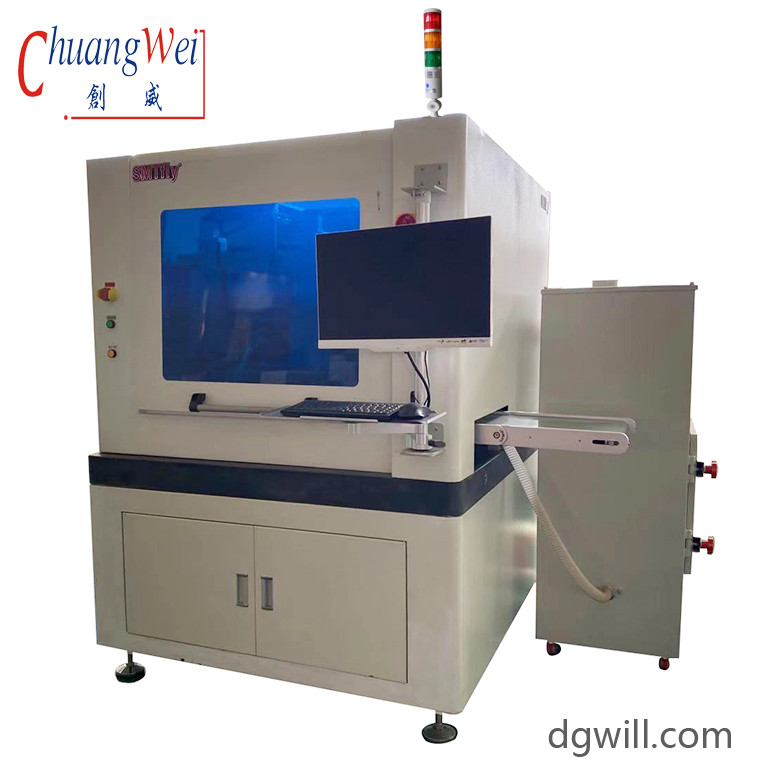

Высокоточный маршрутизатор для выделения панелей на ПКБ с шпинделем KAVO 60000RPM, CW-F03
Он-лайн ПКБ, который специально используется для резки компонентов ПКБА (панели) на отдельные части, с железнодорожной структурой без резки с помощью гига. Он может быть поставлен в производство немедленно.С использованием статического мониторинга ESD, резка обратной связи напряжения, и автоматическая смена инструмента, он может достичь максимальной скорости 60000 вращений.Система управления, разработанная на основе нашей системы RM, может обеспечить быстрое и точное программирование клиентов..
Особенности:
1Автоматическая смена инструмента.
2Мониторинг ЭСД
3.Сокращение обратной связи
4.Автоматический режим производства
5.Связь между статистической функцией СПК и управлением клиентамисистема-ЭРП
6.Могут быть оснащены взрывостойкимифункция пылесоса
Система резки высокой надежности

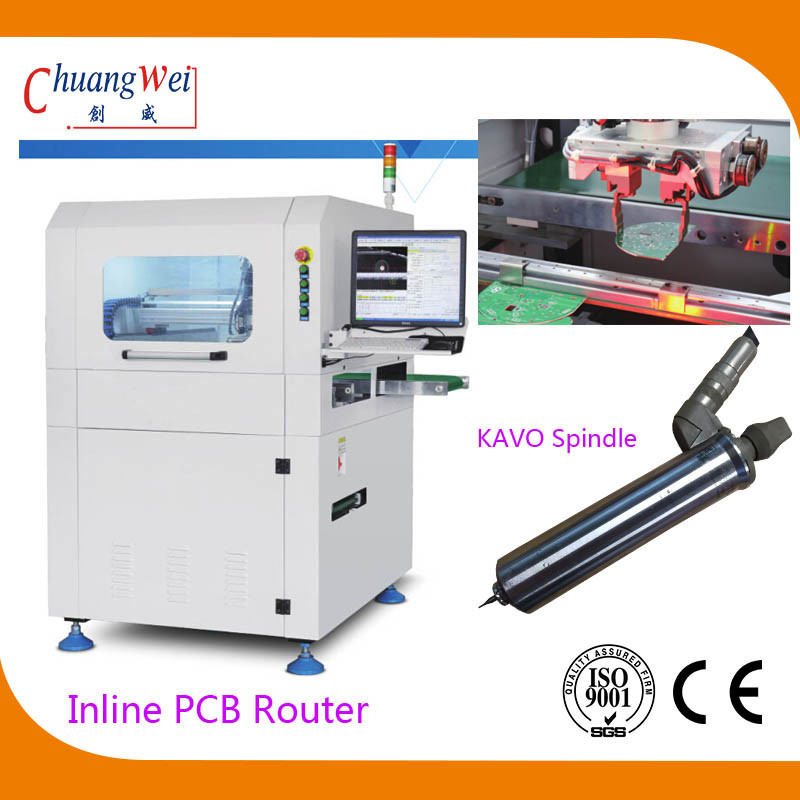

Германия KAVO высокоскоростная главная ось с максимальной скоростью вращения 60000, с функцией мониторинга статического напряжения ESD и функцией обратной связи напряжения резания и автоматической смены инструмента.
Спецификация:
| Модель | CW-F03 |
| Размер машины | 1000*1200*1533 мм |
| Вес | Примерно 1900 кг. |
| Максимальный размер ПКБ | 350*350 мм |
| Толщина ПКБ | 0.4-6 мм |
| Высота трансмиссии | 900±50 мм |
| Направление передачи | Левый -> Правый |
| Скорость передачи | 1500 мм/с (макс.) / регулируемый |
| Тип пищевой пластины | Рельсы-проводники для перевозки по секции |
| Регулирование ширины рельса | Автоматический |
| Сигнал связи верхних и нижних компьютеров | SMEMA |
| Позиционирование ПКБ | Застегивание верхней и нижней рулевой рельсы |
| Система отбора | 360° система вращающегося зажима; не более 2 групп вакуумных всасывающих сосудов, не более 4 групп ESD-устройств транспортировки ремней/устройств передачи партийных панелей |
| Отрезающий шпиндель/скорость | Германия KAVO, 60 000 оборотов/мин |
| Тип охлаждения | Сжатие воздуха |
| Наблюдение за ЕСД | Да, да. |
| Автоматическая смена инструмента | Да, да. |
| Сокращение стрессовой обратной связи | Да, да. |
| Проверка разрыва лезвия | Да, да. |
| Скорость резки | 1-200 мм/с |
| Точность резки | ±0,5 мм |
| Точность повторного позиционирования | ± 0,01 мм |
| Координационная скорость движения | 1000 мм/с |
| Тип наружной таблички | Устройство для транспортировки ремней ESD/передачи панелей партии |
| Тип сбора отходов | С дороги. |
| Программирование процедур | Импорт/редактирование графического программы GERBER через визуальную систему |
| Доставка воздуха | 5-8 кг/см2 |
| Электрическое питание | AC380V±5%, 50/60Hz, 3KW |
Система супервизия
Точная система машинного визуализации, которая состоит из немецкой промышленной камеры изображения, линзы Moritex и источника света уровня измерения;
поддерживает все функции калибровки, компенсации и позиционирования машины, обладая высокой стабильностью и способностью противодействовать помехам.
Высокая надежность системы сцепления ПКБ
Идеальное решение без резки с помощью гигса; с диапазоном размеров зажимания ПКБ 2 мм, устройство может выполнять повторную загрузку / загрузку, обладая высокой стабильностью и низкой стоимостью.
Система пересылки панели ESD ATPD
Раствор переноса панели 1: разрезанный ПКБ будет доставлен с помощью зажимательной системы к линии передачи ремня, а затем отправлен по линии передачи ESD через машину в сборочную линию,или поднимать и загружать в корпус продукта с помощью индивидуального манипулятора.
Раствор перенаправления панели 2: используйте блок перенаправления панели партии ARM-1 демонтируйте канатную линию передачи от машины, вставьте блок перенаправления панели сзади машины,и напрямую загрузить панель в блистерную коробку в ARM-1 через зажимательную системуРешение отличается простотой и удобством.
