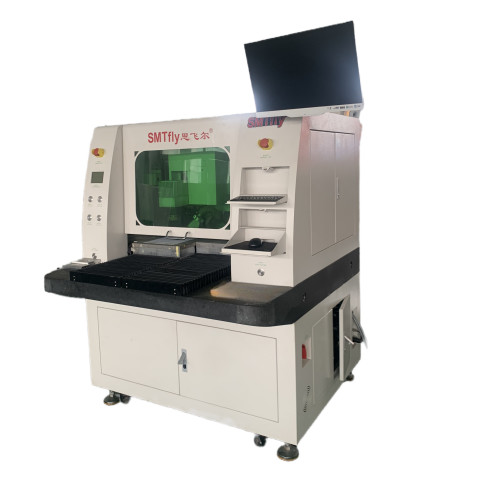

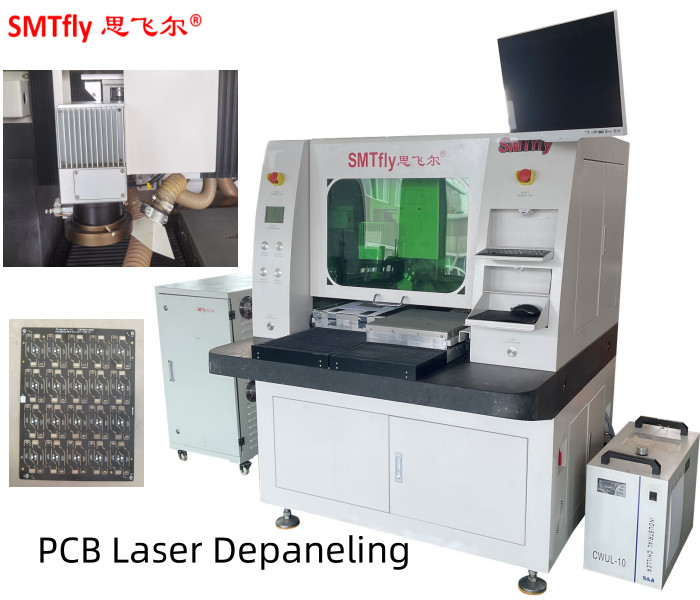

Быстрое и точное позиционирование Двойной стол ПХБ лазерное депанелирование без стресса Параметр лазерного депанелирования печатных плат
| Параметр | ||
Технические параметры | Главное тело лазера | 1480*1360*1412 мм |
| Масса машины | 1500 кг | |
| Сила | AC220 V | |
| Лазер | 355 нм | |
| Лазер |
Оптоволна 10W ((США) | |
| Материал | ≤1,2 мм | |
| Прецизионно | ± 20 мкм | |
| Платфор | ± 2 мкм | |
| Платформа | ± 2 мкм | |
| Рабочая зона | 600*450 мм | |
| Максимальная | 3 кВт | |
| Вибрация | CTI ((США) | |
| Сила | AC220 V | |
| Диаметр | 20±5 мкм | |
| Обстановка | 20±2 °C | |
| Обстановка | < 60% | |
| Машина | Мармур | |
ПКБ лазерное депанелирование характеристики характеристики:
1. Высокая точность: Гальванометр с низким приводом в сочетании с платформой быстрого линейного двигателя без железа для быстрой резки. Сохранять высокую точность в микрометрах.
2. Легко для изучения: самостоятельно разработанная система управления Windows, простой в использовании интерфейс китайского / английского языка и дружелюбные виды, мощные и разнообразные, просты в эксплуатации.
3Интеллектуальная автоматизация: с использованием высокоточного CCD для автоматического определения местоположения и фокусировки, позиционирование быстро и точно, без ручного вмешательства, простая операция,реализовать режим с одной кнопкой того же типаАвтоматическая коррекция гальванометра, автофокусировка, полная реализация Автоматизация,с использованием датчика лазерного смещения для автоматической настройки высоты фокуса к столуДля быстрого выравнивания, экономия времени.
4Подходит для резки: FPC, PCB, резка чипов, модуль камеры мобильного телефона.
Фрагменты, слои, блоки или выбранные участки режут и формируют непосредственно.
Продукты могут быть расположены в матрице для автоматического позиционирования и резки, особенно для тонких, сложных и сложных узоров.
5Высокопроизводительные лазеры: Принятие твердотельных УФ-лазеров международных брендов с хорошим качеством луча и сфокусированной точкой.,высокое качество резки и т.д.
Преимущества лазерного депанелирования печатных плат
Автоматическое позиционирование высокой точности, автоматическая фокусировка, быстрое и точное позиционирование, экономия времени и беспокойства.
Дружественный интерфейс,простая работа, простота использования, свободное применение; Малый размер, экономия большего пространства; строгий дизайн безопасности;
Снижение потребления энергии, экономия затрат.
Эффективность, скорость резки, стабильная производительность
Применение лазерного депанелирования печатных плат
FPC и некоторые родственные материалы;
FPC/PCB/Rigid-Flex PCB резка, резка модулей камер.

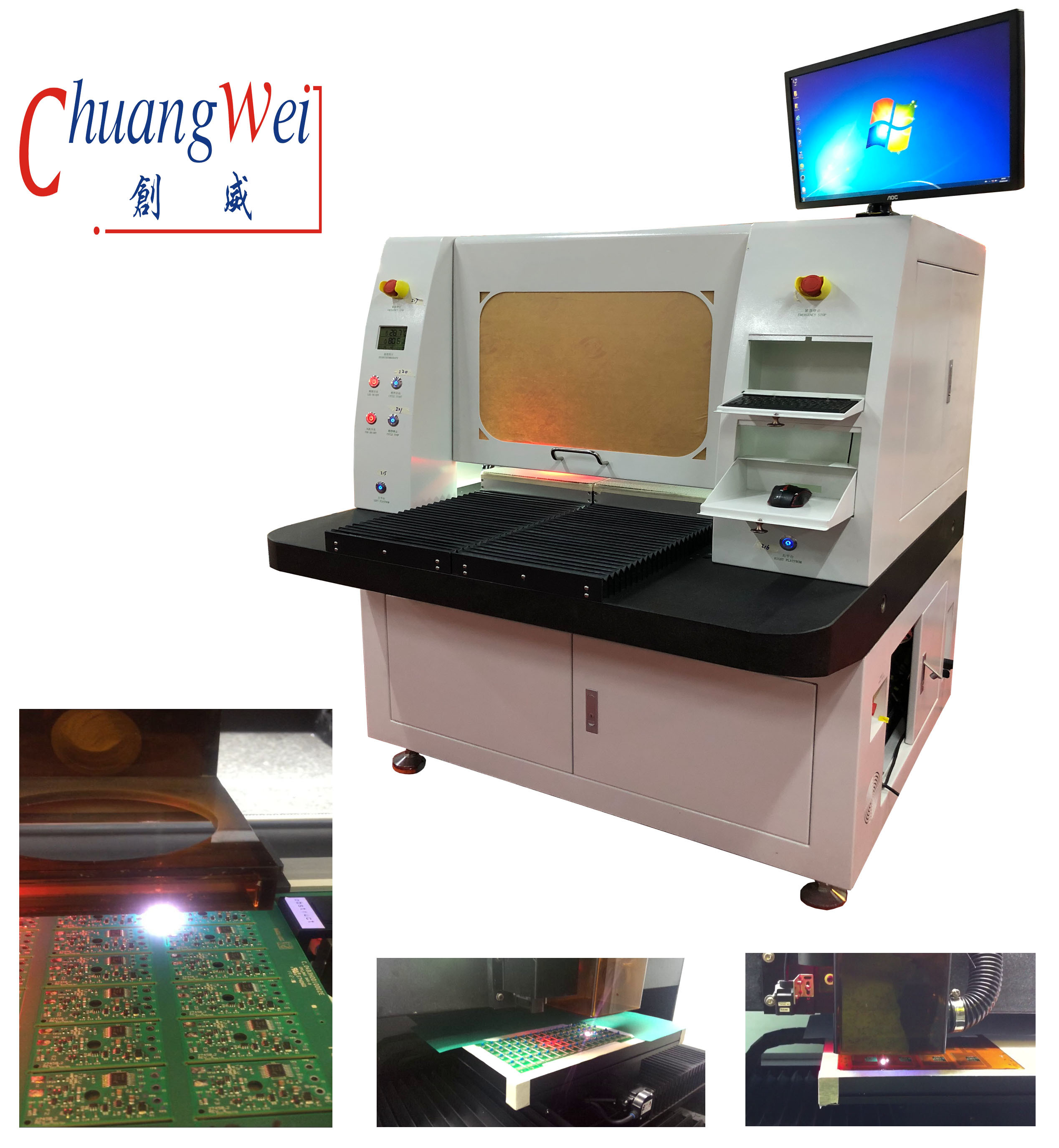

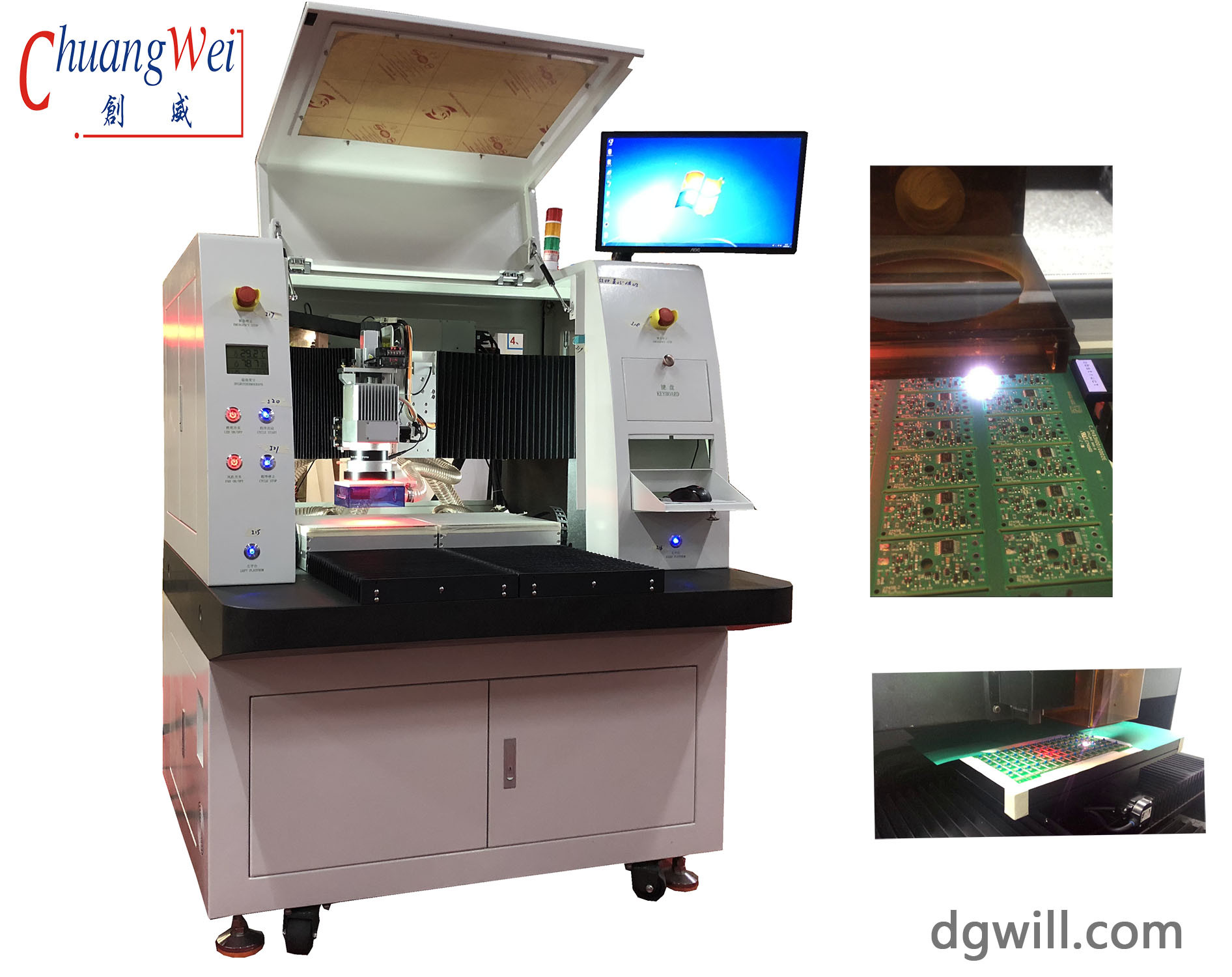

Образцы после лазерной депанелирующей машины
