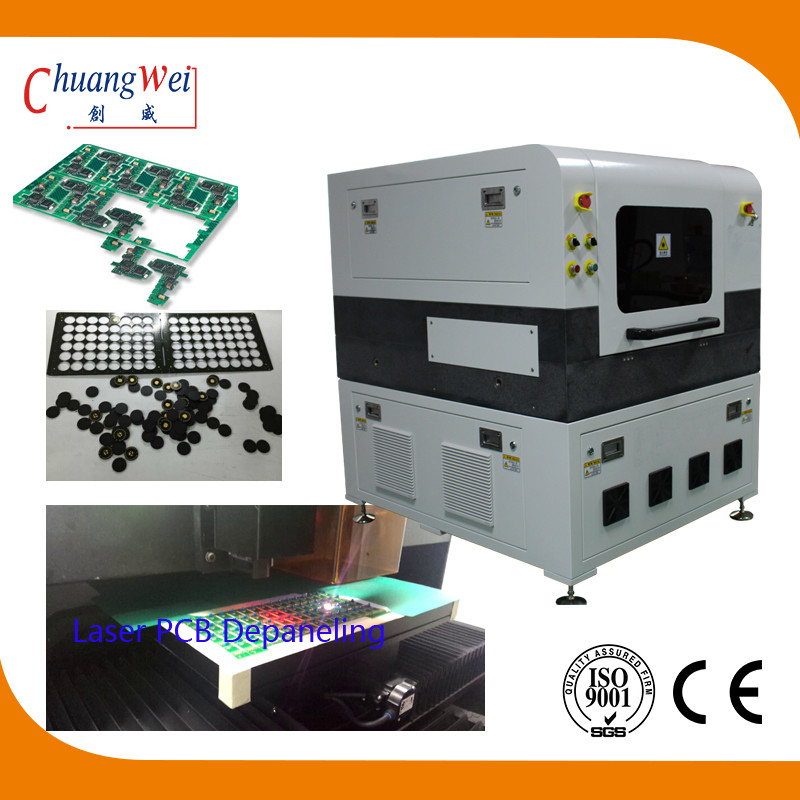

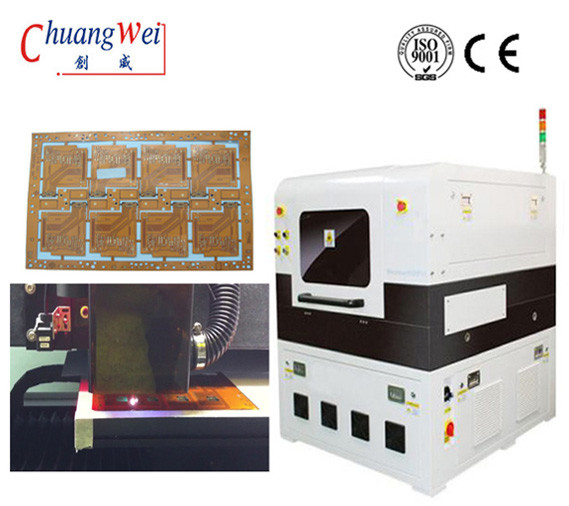

10W UV Optowave Laser PCB Separator Machine для бесконтактного депанелинга
Лазерные машины и системы для разделения печатных плат в последние годы набирают популярность.Механическая депанализация/разделение осуществляется с помощью методов фрезерования, высечки и резки пилой.Однако по мере того, как платы становятся меньше, тоньше, гибче и сложнее, эти методы создают еще более чрезмерную механическую нагрузку на детали.Большие плиты с тяжелой подложкой лучше поглощают эти напряжения, в то время как эти методы, используемые на постоянно усаживающихся и сложных платах, могут привести к поломке.Это приводит к снижению производительности, а также к дополнительным затратам на инструменты и удаление отходов, связанных с механическими методами.
В индустрии печатных плат все чаще встречаются гибкие схемы, которые также бросают вызов старым методам.На этих платах размещены деликатные системы, и нелазерные методы изо всех сил пытаются их разрезать, не повреждая чувствительные схемы.Требуется бесконтактный метод разделения панелей, и лазеры обеспечивают высокоточный способ разделения без риска их повреждения, независимо от основы.
Проблемы разделения панелей с использованием фрезерных/высекальных/нарезных пил
Лазеры, с другой стороны, завоевывают рынок разделения/разделения печатных плат благодаря более высокой точности, меньшей нагрузке на детали и более высокой производительности.Лазерное удаление панелей можно применять в самых разных областях, просто изменив настройки.Нет заточки бит или лезвий, повторного заказа штампов и деталей, а также трещин/сломанных краев из-за крутящего момента на подложке.Применение лазеров для разделения печатных плат является динамическим и бесконтактным процессом.
Преимущества лазерного разделения/разделения печатных плат
Спецификация лазерного разделения печатных плат
| Лазерный класс | 1 |
| Максимум.рабочая зона (X x Y x Z) | 300 мм х 300 мм х 11 мм |
| Максимум.область распознавания (X x Y) | 300 мм х 300 мм |
| Максимум.размер материала (X x Y) | 350 мм х 350 мм |
| Форматы ввода данных | Гербер, X-Гербер, DXF, HPGL, |
| Максимум.скорость структурирования | Зависит от приложения |
| Точность позиционирования | ± 25 мкм (1 мил) |
| Диаметр сфокусированного лазерного луча | 20 мкм (0,8 мил) |
| Длина волны лазера | 355 нм |
| Размеры системы (Ш х В х Г) | 1000мм*940мм *1520 мм |
| Масса | ~ 450 кг (990 фунтов) |
| Условия эксплуатации | |
| Источник питания | 230 В переменного тока, 50-60 Гц, 3 кВА |
| Охлаждение | С воздушным охлаждением (внутреннее водовоздушное охлаждение) |
| Температура окружающей среды | 22 °C ± 2 °C при ± 25 мкм / 22 °C ± 6 °C при ± 50 мкм (71,6 °F ± 3,6 °F @ 1 мил / 71,6 °F ± 10,8 °F @ 2 мил) |
| Влажность | < 60 % (без конденсации) |
| Необходимые аксессуары | Вытяжной блок |
