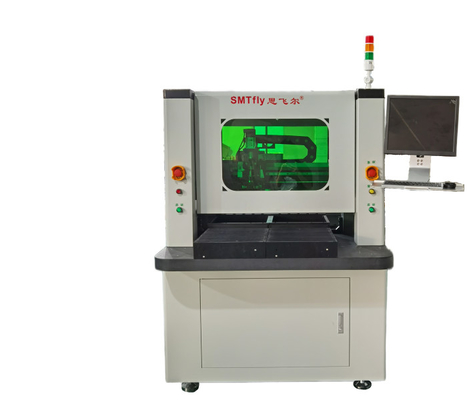

Двойная станция дуновения 2 вакуума машина маршрутизатора PCB 0,5 до 3.0mm с ручным сдержанным изменением

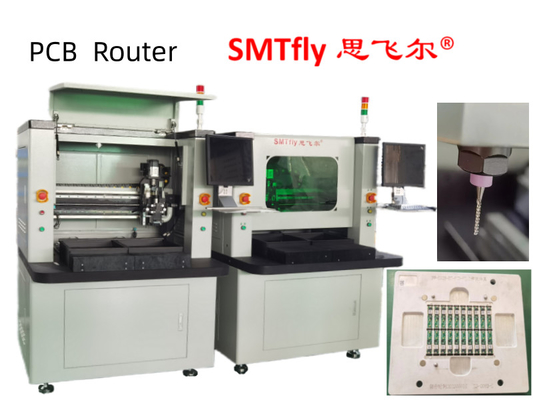

Устройство для разделения ПКБ с двойным вакуумным ударом изготовлено Chuangwei


Спецификация

• Установка фиксатора: 2 станции
• Рабочая область: X: 320 мм, Y: 320 мм, Z: 60 мм
• Площадь резки: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Высота компонента ПКБ: верхняя сторона: 15 мм Нижняя сторона: 45 мм ((с конкретным гидом)
• Толщина ПКЖ: от 0,5 до 3,0 мм
• Диаметр бита маршрутизатора: 0,8 ~ 2,0 мм ((Возможность: более 2,0 мм)
• Точность резки: ± 0,10 мм
• Точность позиционирования: ± 0,01 мм
• Повторяемость позиционирования: ± 0,02 мм
• Количество используемых осей: 7 осей (X, YL, YR, Z, Carry, P/P, Conveyor).
• Скорость движения (макс.): X, YL, YR: 1000 мм/сек, Z: 750 мм/сек
• Скорость резки (макс.): X, Y, Z: 100mm/sec (это в соответствии со спецификацией Бита для наилучшей настройки скорости)
• Спиндовый двигатель: высокоскоростной двигатель с переменной частотой 150 Вт (макс.50,000 оборотов в минуту)
• Битовое изменение: Ручное
• Возможность резки: линейная, круглая, U-кривая, дуга, L-кривая
• Двигатель оси: 7 осей (150 Вт сервомоторы переменного тока)
• Количество битовых сдвигов: максимум 2
• Планирование маршрута: Прямое ввод координат или ручное направление с × 10 камерами CCD
• Датчик зоны безопасности: n/a
• Определение разрыва битов: стандартное
• Сохранение программ:
• Резервное копирование программы:
• Операционная система:
• Интерфейс " Человек-машина ": сенсорный экран, промышленный монитор + клавиатура + мышь
• Настройка конвейера: ручная настройка Макс: Y: 350 мм Минус: Y: 100 мм
• Вместимость конвейера: Макс: 2 кг
• Загрузка/разгрузка ПКБ: автоматическая
• Силовое питание: 3-фазное AC220V±3% 50Hz/60Hz, 3,5 кВт
• Воздух: 0,5 МПа
• Размеры: (W) 2002 мм х (D) 1279 мм х (H) 1716 мм + 578 мм сигнальная башня
• Вес: около 500 кг

Особенности:

1. Двухслайдный сепаратор ПКБ

2Низкий стресс.

3Острый режущий край.

4. Загрузка/разгрузка ручной

5. Высокоскоростное резка по 4-основому управлению

6Легкое обучение с помощью обработки изображений


Почему вы выбрали нас?

1Инженеры готовы обслуживать машины за рубежом.

Инженеры могут быть направлены в другие страны для обучения машинам и технической поддержки.
2Гарантия на машины, кроме аксессуаров, составляет один год.

Прочная конструкция рамы и японские стальные лезвия получили хорошую оценку и признание зарубежных клиентов.Клиенты должны нести только стоимость груза..

3..эффективное обслуживание клиентов.

Чтобы добиться успеха, мы должны взять на себя ответственность, сотрудничать с коллегами и департаментами,эффективно общаться друг с другомБыть доступным для клиентов и предоставлять быстрые ответы для решения их проблем и создания ценности для клиентов

4Созревшая техника и предшественник процесса делают высококачественные машины.

Как крупнейший завод в Южном Китае, у нас есть 12 лет опыта работы с машинами для разделения ПКБ и машинами для сварки.
Наша команда исследований и разработок постоянно модернизирует существующие машины для удовлетворения тенденции развития рынка
