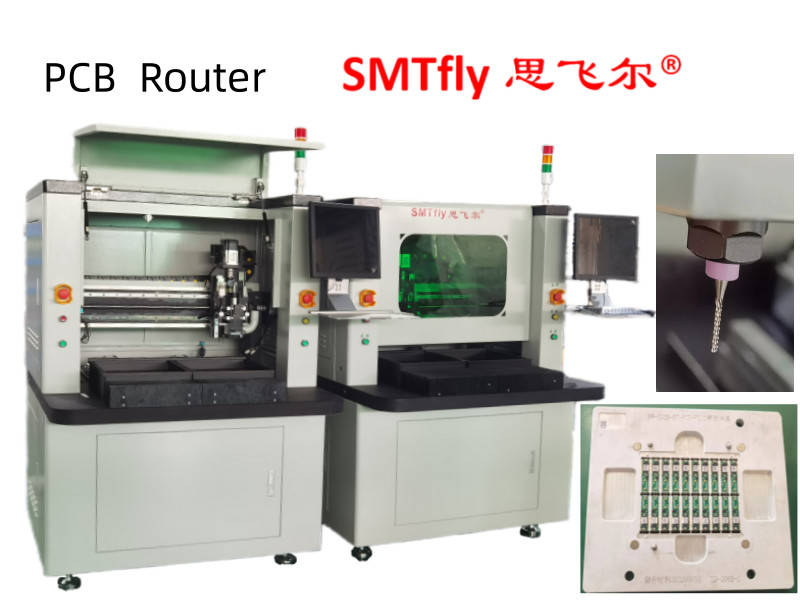

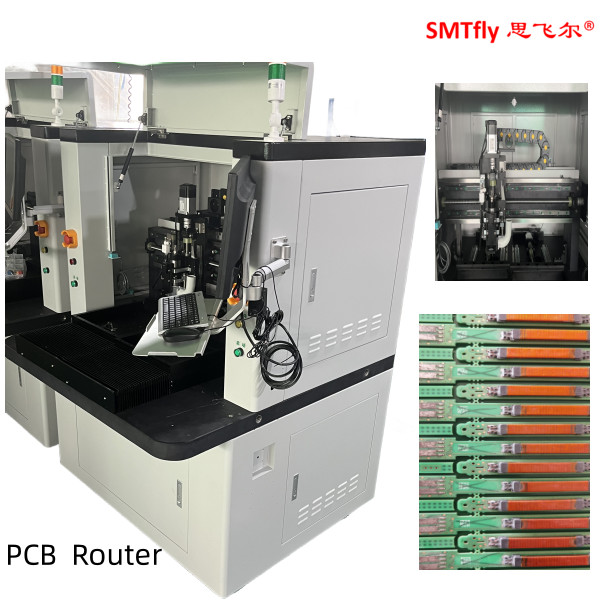

Опциональная встроенная или офлайн PCBA маршрутизаторная машина,PCB Depaneling Machine
1Особенности:
1.X10 увеличение изображения облегчает программирование и повышает точность настройки точки.
2Два сдвижных стола обеспечивают одновременное движение в и из, чтобы сократить время привязки для лучшей производительности.

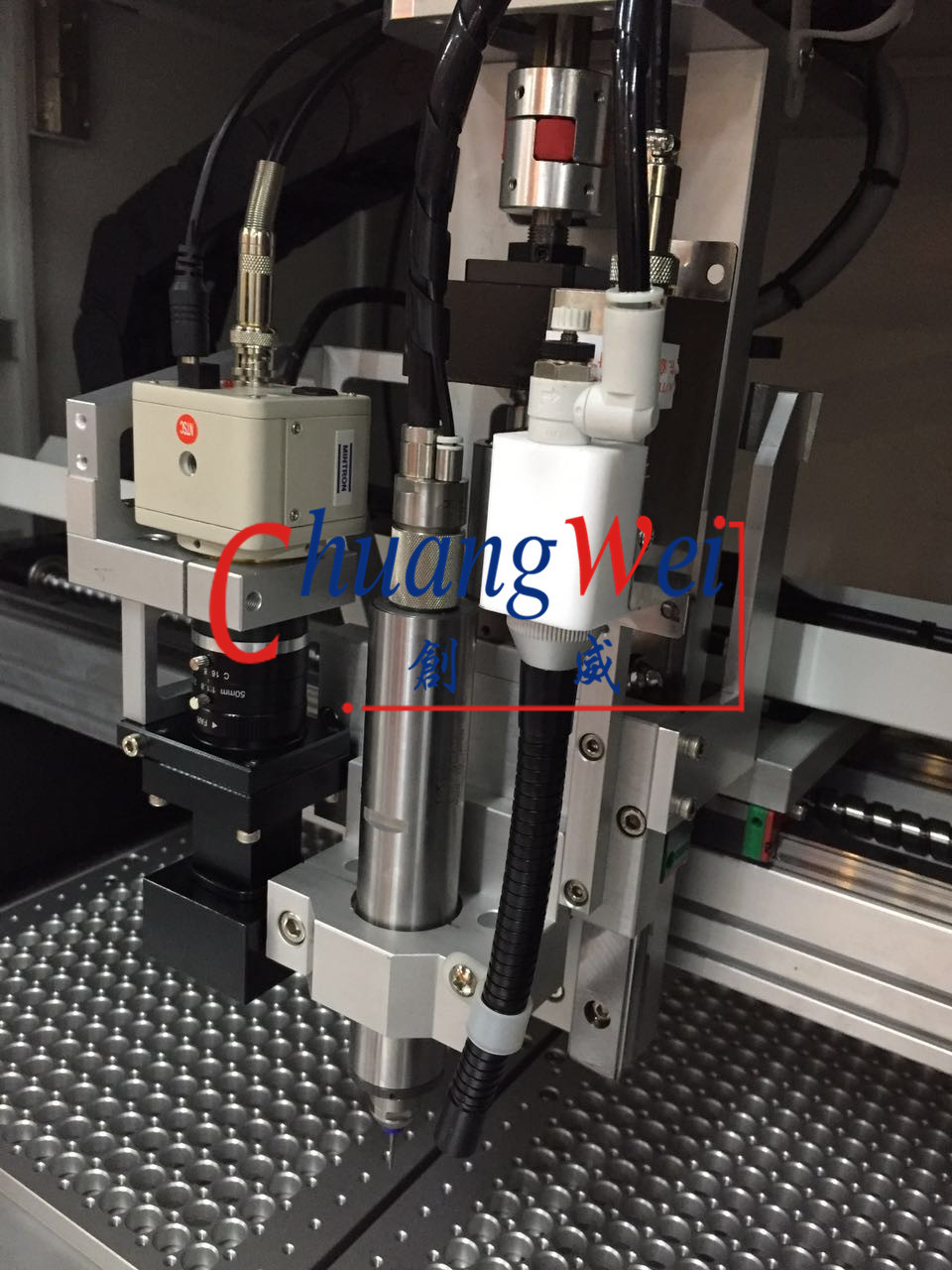

3.AUTO MARK система смещения. CCD изображение может проверить и имитировать путь или маршрут, чтобы уменьшить ненужные ошибки перед резкой.
4. Имеет проверку времени жизни маршрутизации бита и сигнализационную систему, чтобы напомнить оператору, чтобы изменить маршрутизацию битов, когда он закончит 120M резки.средний 2 мм резать вторую фрезерную точку, последние 2 мм режут третью фрезерную точку, чтобы увеличить время его службы.
5. CCD изображение может проверить и имитировать путь или маршрутизацию, чтобы уменьшить ненужную ошибку перед резкой.
2Преимущества:
1Использование двойного слайда в устройство места, сократить время ожидания резки, увеличить производственную мощность.
2. Избегайте искусственного клапана, вызванного трещинами оловянных и поврежденных частей и других проблем.
3Избегайте использования тупых или сложенных, вызванных механическим напряжением.
4Подходит для резки готовой пластины дугой и линией.
5. Подходит для небольших кусочков финальной резки, базовой пластины мобильного телефона, PDA, карты интерфейса ПК и т.д.
3Спецификация
| Модель | CW-F01-S |
| Стандартная рабочая зона | 320*320 мм (стандарт) |
| Сила | 220 В, 4,2 КВт |
| Повторяемость манипулятора | ±0,02 мм |
| Резолюция | ± 0,01 мм |
| Позиционирование на борту | Двойная рабочая станция с гнездовым или штифтовым приспособлением |
| Расположение панели | Находящиеся в отверстиях инструмента или краях ПКБ |
| Загрузка | Учебное пособие |
| Выгрузка | Учебное пособие |
| Размер панели | 320*320 мм (стандарт) |
| Толщина панели | 00,5-3,5 мм |
| Двигатель шпинделя | КАВО Шпиндель |
| Изменение инструмента | Учебное пособие |
| Система фильтрации пыли | Восстановитель пыли мощностью 3 кВт |
| Система зрения | Видеокамера высокого разрешения CCD |
| Программирование | Учебное пособие с точки зрения зрения |
| Функция редактирования | С помощью визуального режима сухого хода / режима испытательного хода |
| Машины | 650 кг |
| Размер машины | 113*140*108 см |
Процесс производства
Одобрение СЕ
