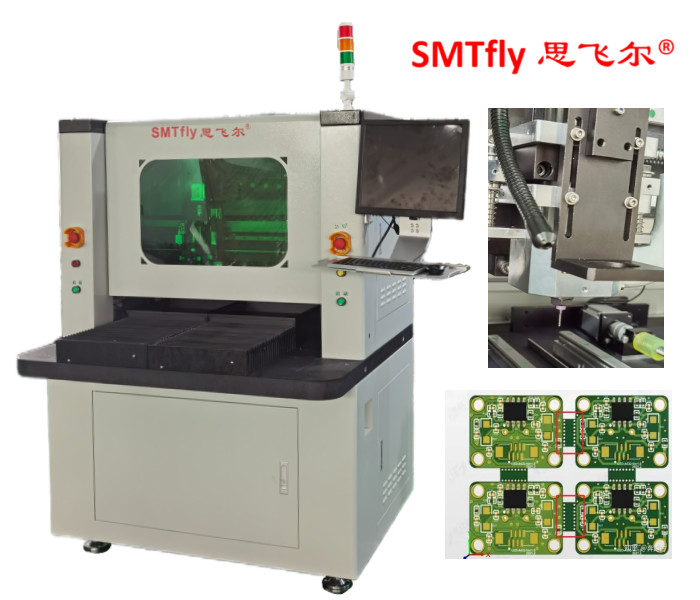

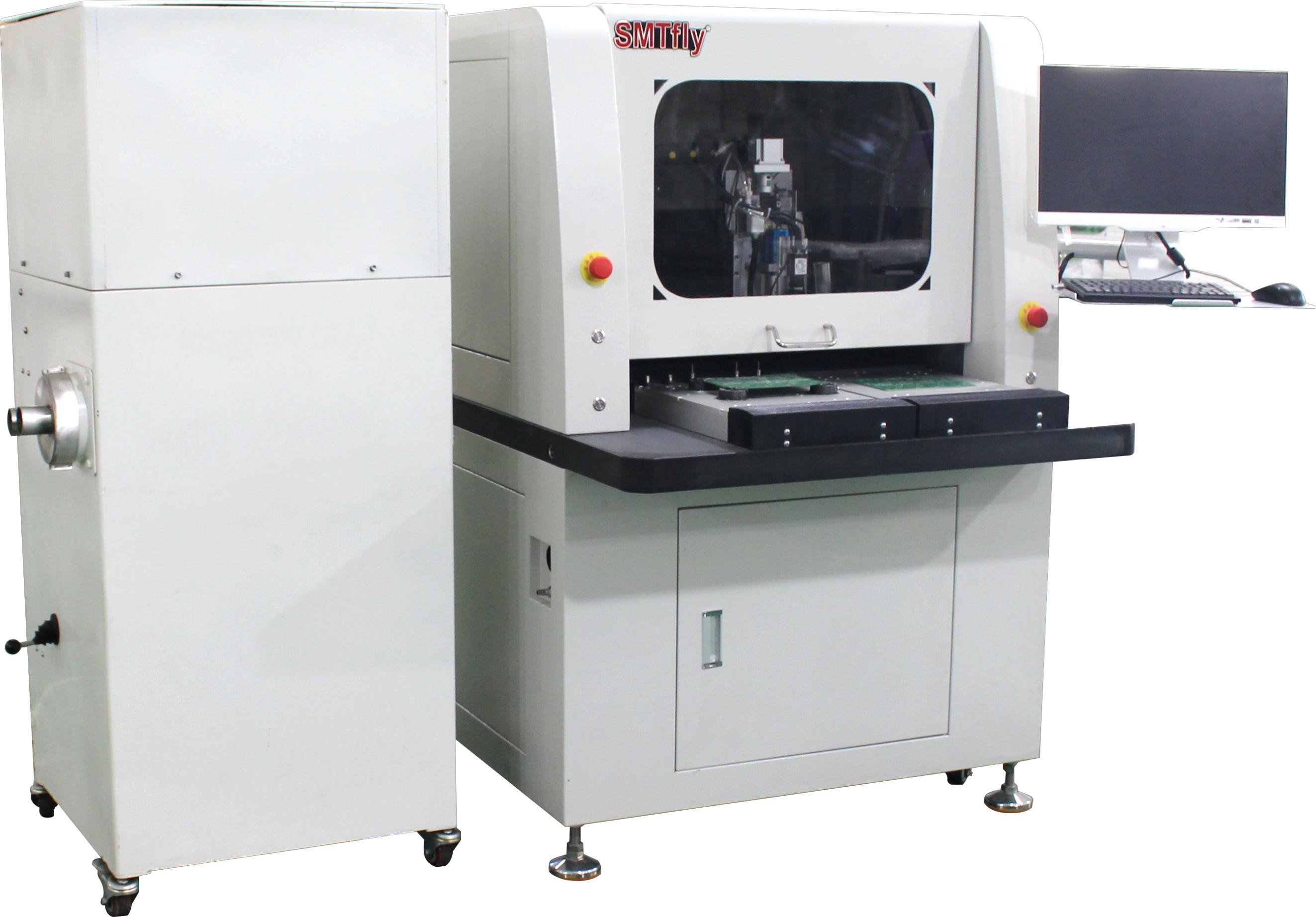

60000RPM FR4 Промышленное устройство для выделения панелей из ПКБ-маршрутизатора, сепаратор ПКБ
Маршрутизатор для очистки панелей ПКБСпецификация:
| I. Оборудование | |
| Модели / типы систем | Windows 7 |
| В целом | |
| Отпечаток (LxWxH) | 800*850*1700 мм |
| Масса (приблизительно) | 350 кг |
| Регулируемые основания машин (для высоты) | 60 ~ 110 мм |
| Манипулятор | |
| Мотор манипулятора | Серия Panasonic MINAS A5 |
| Повторяемость манипулятора | 0.001 мм |
| Конфигурация оси | |
| Максимальное движение по оси (X,Y,Z) | 400*650*50 мм |
| Рабочее место | |
| Позиционирование на борту | Установка фиксатора, универсальное расположение пальца, коррекция зрения |
| Погрузка/разгрузка | Руководство |
| Диапазон маршрутизации | 450 мм*350 мм |
| Толщина панели | 3 мм |
| Установка | |
| Жесткие фиксаторы | Универсальный палец и антистатическая фиксация |
| Верхняя застежка | Использование позиционирования отверстий |
| Двигатель шпинделя | |
| Сила | 100 Вт |
| Максимальная скорость | 60000 оборотов в минуту |
| Охлаждение | Естественное охлаждение и воздухоохлаждение |
| Размер бита маршрутизатора | 3 мм*3 мм |
| Изменение инструмента | Используйте специальный английский ключ |
| Возможность маршрутизации | |
| Максимальная скорость маршрутизации | 100 мм/с |
| Повторяемость | 00,02 мм |
| Вакуумная система | |
| Сила | 0.75KW220V Мотор однофазный |
| Фильтрация | Вертикальные и горизонтальные |
| Коммунальные услуги | |
| Сила | 1.5 кВт AC220В |
| Доставка воздуха | 4 ~ 5 кг/см2 |
| II. Программное обеспечение и программирование | |
| Платформа системы | Windows 7 |
| Стабильность системы | 24 часа без исключения |
| Система зрения | Система коррекции выравнивания зрения CCD (серия SONY 250) |
| Программирование | |
| Онлайн | Онлайн-программирование |
| Функция редактирования | Прямая, диагональная, круговая дуга, круг |
| Количество программ, которые могут быть установлены | выбирать место хранения в соответствии с требованиями клиента |
| Конфигурировать камеру CCD для программирования | Fangchen F130 высокоточный CCD |
| Компенсация диаметра инструмента | Предоставление различных углов для компенсации для пользователя, чтобы выбрать различные формы |
| Изменение фильтра Настройка интервала (расстояния) | автоматическая очистка фильтра и пыли в пыле сборник, когда обработка завершена централизованный каждый раз |
| Операционные мониторы | |
| 3-цветное освещение башни | 3-цветное освещение отслеживает условия работы машины |
| Выявление разрыва инструмента | Автоматическое обнаружение срока службы инструмента и времени использования |
| Выявление перегрева двигателя | функция защиты от перегрева, перегрузки, низкого напряжения |
| Сервоперегрузка | Перегрузка, линия нормальная, функция защиты от низкого напряжения |
| Отслеживание срока службы инструмента | обнаружение времени службы инструмента |
| Счетчик платы ПКБ | Уменьшение веса, расчет веса, диверсифицированный способ подсчета. |
| Сигнал смены вакуумного фильтра | не используется для вакуумного фильтра |
| История ошибок машины | Программное обеспечение автоматически записывает все сигналы тревоги памяти |
| III. Точность | |
| Точность позиционирования оси | 00,01 мм |
| Точность маршрутизации | 00,02 мм |
| IV. Безопасность | |
| Закрытая рабочая зона | Использование защиты четырьмя уплотнениями |
| Сенсоры перекрытия дверей | датчик с микровыключателем |
| Кнопка экстренного остановки | Да, да. |
Технические характеристики маршрутизатора для выделения панелей из печатных плат:
1- Конструктивная точность, равномерная нагрузка, для устранения внутреннего напряжения
2Безопасно, легко управлять
3Для электроники, сотовых телефонов, компьютеров, ПКБ, FPC (гибкая печатная плата)
Наши преимущества и услуги:
1451 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851
2Услуги по технической поддержке
3Ограничьте обработку жалоб, полчаса назад к клиентам
4Депанел Эксперты, предоставление профессиональных PCB подпрограммы
5Установка на месте и обучение доступны
