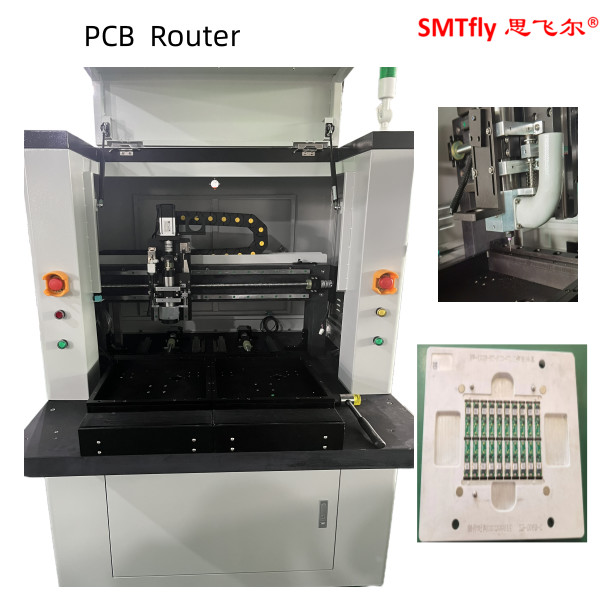

Машина с двойным столом PCB с верхним нижним пылесосом
Спецификация:
| Размеры ((W*D*H): | 1220*1450*1420 мм |
| Вес: | 550 кг |
| Высота сдвига: | 60 ~ 110 мм |
| Тип двигателя: | Серия JiaBao |
| Повторяемость позиционирования: | 0.001 мм |
| Рабочая площадь оси ((max): | 680*360*50 мм |
| Фиксация ПКБ: | Стандарт, специализация |
| Загрузка/разгрузка ПКБ: | Руководство |
| Размер ПКБ (максимум): | 322 мм*322 мм |
| Толщина ПКБ (макс.): | 5 мм |
| Установка жесткости: | стандартный |
| Установка крепежа: | машины |
| Мощность: | 400 Вт |
| Вращение: | 50000 оборотов в минуту |
| Защищать: | Самоохлаждение/проветривание |
| Изменение резчика: | Специализация |
Особенности:
CW-F02 - это машина для резки многопанельных печатных плат согласно предварительно редактированному пути с использованием высокоскоростного движения фрезерного резчика. Избавление от дефектов резки ручной резки, C-CUT или Push cut,улучшает качество продукции и снижает уровень металлолома.
Машина использует интерфейс человека-машины с помощью Windows XP, который прост и удобен, способный автоматически корректировать путь резки, редактировать и модифицировать высокопиксельную программу CCD,блочная программа и одноступенчатая программа.
ПКБ с двумя интерактивными пластинами загрузки и разгрузки материалов эффективно сократит время простоя машины, таким образом достигая идеальной производительности.вспомогательная демонстрационная программа и функция редактирования, машина может работать более точно и получать более четкую графику. Оборудована автоматической системой коррекции позиционирования марки, путь движения отображается в режиме реального времени и прослеживается аналоговым способом;В общем, я вижу ясное будущее..
Благодаря функции автоматической коррекции положения, ПКБ может резать более точно. В пределах максимум 3 мм машина может автоматически исправлять отклонение положения,поэтому снижает стандарт для операторов для размещения пластинки, таким образом значительно повысить эффективность работы.
Функция копирования двух пластин, блок, массивы, многоугольная пластина,Функция модификации одноразового отслеживания и функция редактирования блоков действительно упрощают процесс программирования и повышают эффективность.
пылесос:
Спецификация:
| Модель | CW-F01-SV |
| Размер | 650*400*1300 мм |
| Материал | S/S 41 углеродистая сталь |
| Путь управления | Встроенные |
| Фильтр | 100% полиэстерная игла нетканая сумка |
| Режим падения | Ручной джойстик + Центр тяжести пыли падает автоматически |
| Двигатель | 2 л.с., 1,5 кВт, 380 В |
| Статическое давление | 2000mmAQ |
| Вакуумный всасывающий диаметр | 50 мм |
| Устройство фильтрующих мешков | 8 PCS, 120 ((D) мм*500 ((L) мм |
| Обработка поверхности | Одностороннее календарирование |
| Способ очистки | Дробовая коробка типа ящика |
| Позиционирующее колесо | 4 шт., 65*12 мм. |
| Ручное колесо | 2 шт. |
| Вес | 150 кг. |
| Примечание | Запечатанные двери и прозрачные двери |
