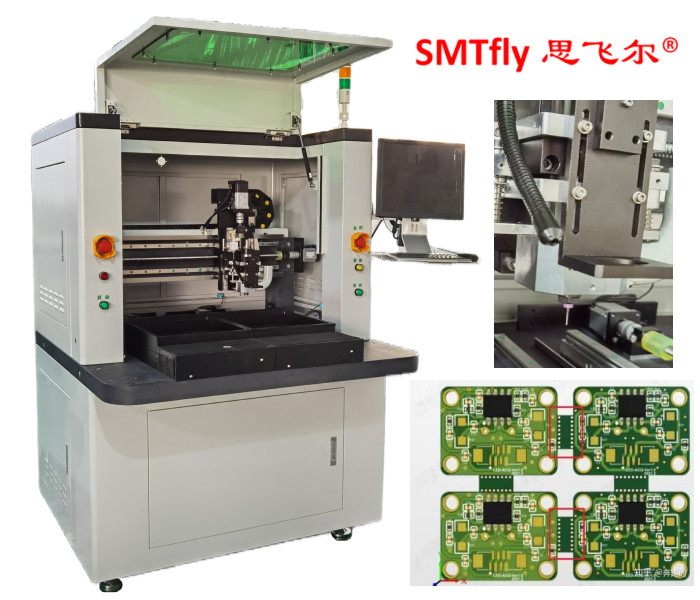

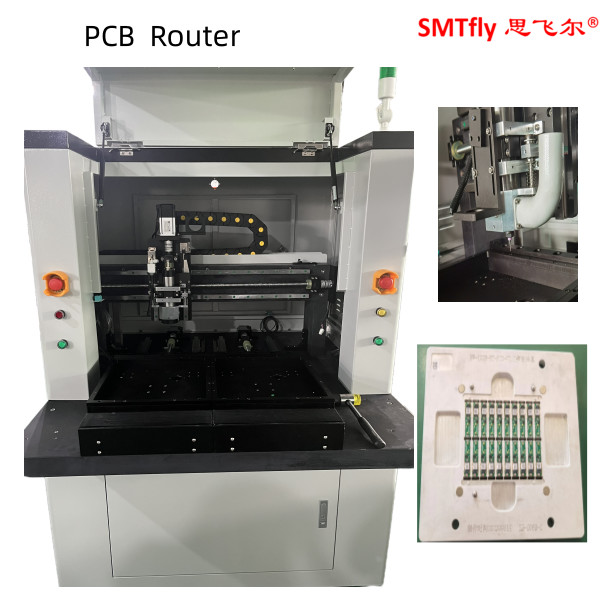

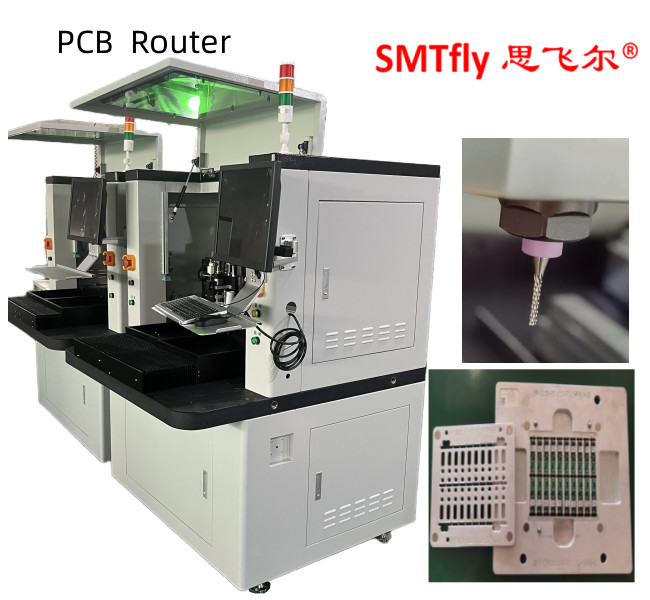

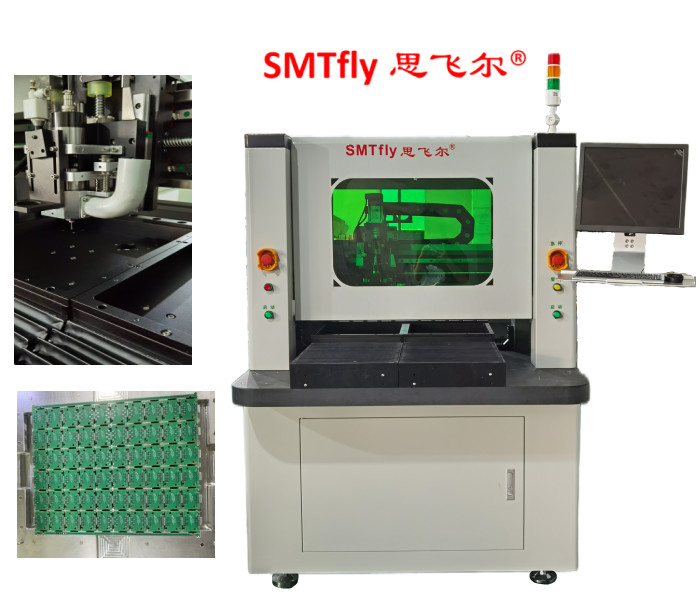

Машины для очистки панелей ПКБ оборудование для маршрутизации ПКБ толщиной 0,6-3,5 мм Особенности:
1- Гладкая резка только путем резки маршрутизатора.
2При резке на ПКБ наблюдается небольшое искажение из-за использования высокочастотного спиндового двигателя.
3Переход программы одним касанием.
4Способен разрезать покрытие и дугу с помощью маршрутизатора, уменьшить ограничения на PCB дизайн.
5. Прочитайте QR-код или программу автоматического выбора JIG BIT, или проверьте соответствие между программой резки и JIG.
6Мощный сбор пыли минимизировал адгезию пыли на ПХБ.
7Разработал высокопроизводительный маршрутизатор, который увеличивает продолжительность жизни бита и уменьшает мусор.
8. Сократить стоимость ПКБ, потому что не нужно делать V-грыв на ПКБ
Спецификация:
| Размеры ((W*D*H): | 1220*1450*1420 мм |
| Вес: | 550 кг |
| Высота сдвига: | 60 ~ 110 мм |
| Тип двигателя: | Серия JiaBao |
| Повторяемость позиционирования: | 0.001 мм |
| Рабочая площадь оси ((max): | 680*360*50 мм |
| Фиксация ПКБ: | Стандарт, специализация |
| Загрузка/разгрузка ПКБ: | Руководство |
| Размер ПКБ (максимум): | 322 мм*322 мм |
| Толщина ПКБ (макс.): | 5 мм |
| Установка жесткости: | стандартный |
| Установка крепежа: | машины |
| Мощность: | 400 Вт |
| Вращение: | 50000 оборотов в минуту |
| Защищать: | Самоохлаждение/проветривание |
| Изменение резчика: | Специализация |
пылесос:
| Модель | SMTfly-F01-SV |
| Размер | 650*400*1300 мм |
| Материал | S/S 41 углеродистая сталь |
| Путь управления | Встроенные |
| Фильтр | 100% полиэстерная игла нетканая сумка |
| Режим падения | Ручной джойстик + Центр тяжести пыли падает автоматически |
| Двигатель | 2 л.с., 1,5 кВт, 380 В |
| Статическое давление | 2000mmAQ |
| Вакуумный всасывающий диаметр | 50 мм |
| Устройство фильтрующих мешков | 8 PCS, 120 ((D) мм*500 ((L) мм |
| Обработка поверхности | Одностороннее календарирование |
| Способ очистки | Дробовая коробка типа ящика |
| Позиционирующее колесо | 4 шт., 65*12 мм. |
| Ручное колесо | 2 шт. |
| Вес | 150 кг. |
| Примечание | Запечатанные двери и прозрачные двери |
Операция:
Шаг 1: Перед запуском, убедитесь, что мотор направление движения нормальное или нет, и когда этоПравильно, проверить сильную силу тяги от всасывания вход, выход воздуха имеет сильное всасывание; в противном случае Слабой силы недостаточно.
Шаг 2:Это может использоваться непрерывно в течение 24 часов, из-за неавтоматического удаления пыли, он должен прекратиться, когда порошок и всасывание источника загрязнения слабы.
Шаг 3: ручная стойка для удаления пыли расположена слева или справа от двери проверки.так что пыль, прикрепленная к фильтру, попадает в коробку для сбора пыли.
Шаг 4: регулярно очищать пыль в помещении сбора пыли в соответствии с количеством пыли, когда она наполнена на 70%, иначе она переполняется
Шаг 5: После очистки пыли сначала отключите, а затем очистите порошок после того, как оборудование полностью остановится.поместить коробку для сбора пыли в фиксированное положение пылесоса, и части запечатаны и продолжают использоваться.
Шаг 6: Проверяемая дверь представляет собой фильтрующую трубу из ткани, пыль фильтруется через трубу из ткани, а выхлопный газ - это чистый воздух.
