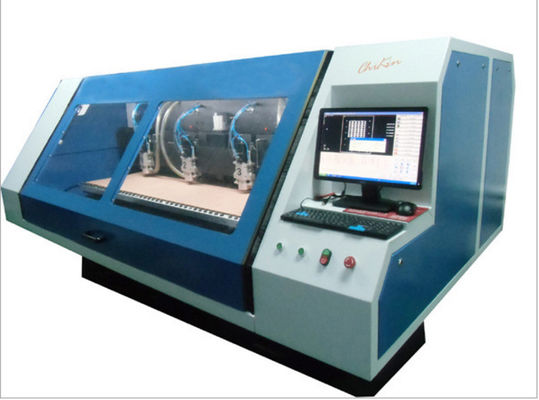

PCB Depaneling AC220v 50/60hz разделителя PCB V-отрезка CNC прототипа
Параметры конфигурации:
|
Деталь |
Параметр |
Примечание |
|
Размер |
× 1900 2280 ×1585mm |
L*W*H |
|
Высота деятельности |
920±50mm |
|
|
Вес |
3000kg |
|
|
Электропитание |
AC 220V, 50/60HZ |
|
|
Емкость |
3.0KW |
|
|
Воздушное давление |
5kg/cm2 |
|
|
Рабочая платформа |
Макс: 1550mm*630mm |
|
|
Толщина |
0.3~3.2mm |
|
|
Спецификации лезвия |
Наружный Dia: Dia φ120mm внутренний: φ25.4mm |
|
|
Располагать шпонку |
Dia: 2MM (7PCS) |
|
|
Минимальное расстояние между первой линией счета v & отверстием Pin |
4.5MM |
|
|
Толщина лопасти |
2mm |
|
|
точность толщины V-паза остаточная |
±2mil |
|
|
точность тангажа V-паза |
±2mil |
|
|
точность параллели V-паза |
±2mil |
|
|
Лезвие режа скорость |
6,000R.P.M. |
|
|
Резать скорость |
0~50m/min |
|
|
Сместите скорость |
Макс 70M/MIN |
|
|
Сборник пыли |
2in паяя 3.5KW |
Аксессуар машины:
|
Аксессуар |
Бренд |
Место происхождения |
Примечание |
|
Ведущий брус |
PMI |
Тайвань |
|
|
Направляющий винт |
TBI |
Тайвань |
|
|
Мотор сервопривода |
Фудзи электрический |
Япония |
|
|
Мотор шпинделя |
Фудзи электрический |
Япония |
|
|
ПК |
HP |
Китай |
HP 19" компьютер дела |
|
Тело |
Мрамор |
Jinan Китая |
Особенность:
1. Согласно характеристики машине PCB/MCPCB автоматические V-CUT включая множественные дисциплины, систему прототипирования строя машины PCB/MCPCB автоматической V-CUT цифровую которая использует multidisciplinary совместные дизайн и симуляцию в стадии проектирования характеристик продукта и представления для проверки и испытывать, эксплуатационные характеристики продукта для того чтобы соотвествовать цели дизайна, конфликты решения и взаимодействие между различными дисциплинами для того чтобы достигнуть оптимального соединения, которое значительно улучшит качество продукции и системную производительность.
2. Все основание машины используя «гранит Tarzan Qing» или «Jinan Qing», и принудить исключение опыта, сильной ригидности, хорошей стабильности.
3. X ось y z располагая привод используя импортированный высокопроизводительный привод мотора сервопривода AC, для того чтобы достигнуть высокоскоростной высокоточной урожайности располагать и эффектно роста.
4. Передача и приводная система точности: импортированные проводник точности линейные и винт шарика точности, шестерня высокой точности, положение.
5. С функциями кинжала для обработка ножа сложной скачки PCB/MCPCB
6. Доступный для высокоточный подвергать механической обработке для различных размеров доски 0,4 V-паза | толщина 3.2mm различная доск
7. Первый нож в центр PIN 4.5mm ногтя над минимальным запасом
8. Минимальный диаметр ножа меля 114MM, самая высокая жизнь инструмента
9. Используя интерфейс деятельности WINDOWS китайский, как управление номера преобразования данных и деталя.
10. Соответствующий для одиночный и двойной вставать на сторону, разнослоистый, формирующ лицевую поверхность алюминиевой пользы доски плиты.
11. Во время V-CUT обрабатывая, с автоматическим управлением датчика, остаточную функцию обнаружения толщины.
12. Импорт Японии высокоскоростного мотора шпинделя, v паз не отрезал никакие края, более длинную жизнь инструмента
13. Используйте умные системы управления, непрекращающийся, стабилизированную деятельность, легкую к трудному для того чтобы ошибиться ремонт.
14. Ножи, управление ножа глубокое графическое численное, высокая точность, легкая для того чтобы выучить, легкая для того чтобы настроить целый.
15. Впишите информацию в то же время имея AB, искусственное управление рулем, основную обработку.
16. Доступная (опционный) сильно эффективная система собрания пыли, которая может быть, который держат чистой окружающей средой мастерской
