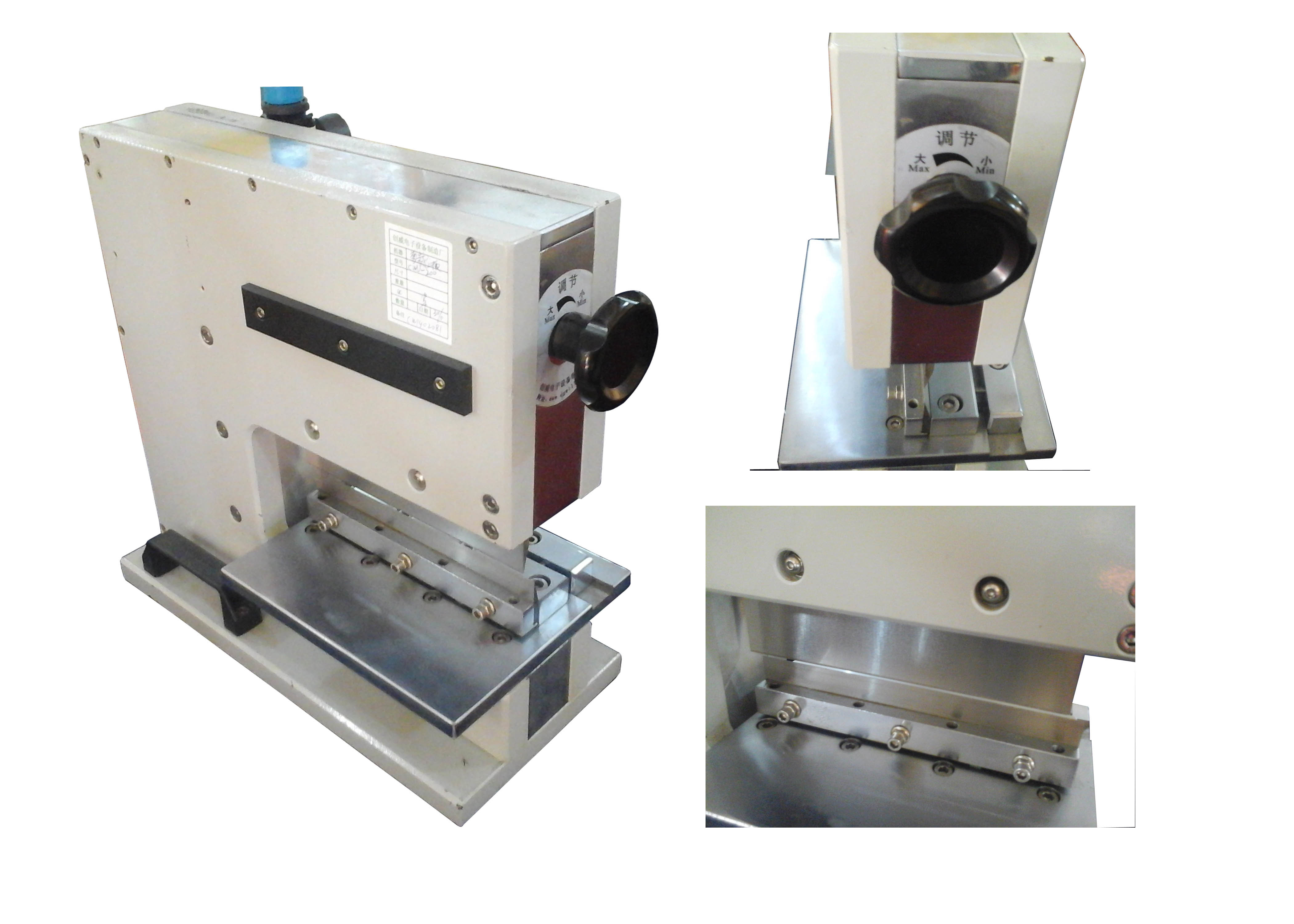

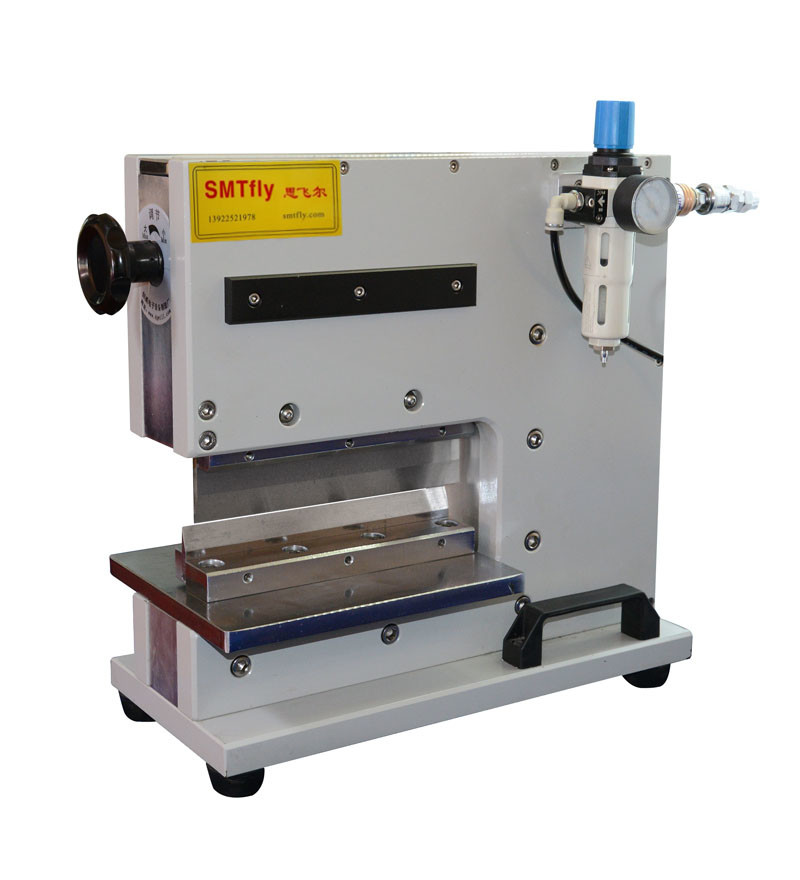

Пневматически управляемый сепаратор ПКБ, машина для отделки панелей ПКБ
Описание:
Идеально подходит для толстых ПХБ
Может использоваться с алюминиевым, FR4, CEM3 и другими субстратами
Не отставать от среднего и большого объемов производства
Панелированные гибкие или ультратонкие ПХБ
Плотно заселенные ПХБ с компонентами, расположенными слишком близко к линии показателя для обработки стандартными депенеллерами
Алюминий и металлизированные субстраты (кроме FR4, CEM3 и т.д.)
ПХБ отделяются двумя клинчатыми ножами CWVC-200 в одном мягком качающемся движении, которое перерезает панель вдоль линии отсчета, без напряжения или повреждения ПХБ или компонентов.Даже при обработке металлизированных платок, таких как те, которые заполнены светодиодами, генерирующими тепло, которые требуют металлических внутренних слоев, рассеивающих тепло, эта машина легко сделает резку..
CWVC-200 также разрезает гибкие и ультратонкие ПКБ (толщиной до 0,5 мм) чистыми, без порчи или разрыва, даже когда чувствительные компоненты, такие как хрупкие керамические конденсаторы, установлены в пределах 0.Линейные, а не круговые, поверхности разрезания позволяют быстрее разделять без дополнительного напряжения.
Выравнивание между линейными режущими лезвиями CWVC-200 и линией отметки панели достигается с помощью ручки в верхней части машины.Узкое разделение между верхним и нижним лезвиями (максимум 4 мм) защищает оператора от краев лезвия
CWVC-200 PCB Depaneler Характеристики:
Отдельные доски толщиной до 2,0 мм (с минимум 0,5 мм глубины отрезки)
Может использоваться с алюминиевым, FR4, CEM3 и другими субстратами, включая субстраты с металлическими внутренними слоями
Отделяет ПХБ с компонентами, расположенными до 0,5 мм от линии оценки
Безопасно для использования с гибкими и тонкими ПХБ
Плавный, тихий пневматический двигатель с активацией педали
Клин-образные линейные лезвия контур в-ролики с точки зрения линий и работают в качающемся движении
Доски отделяются без изгиба или ломания
Никаких рисков безопасности для оператора, поскольку между верхним и нижним лопатками никогда не бывает разрыва больше 4 мм
Регулировать лезвия к линии показания PCB с помощью вращающейся ручки
Спецификации:
| Модель | CWVC-200 |
| Максимальная длина резки | 200 мм |
| Размер машины | 620*230*400 мм |
| толщина резки | 00,3-3,5 мм |
| Машины | 165 кг |
Дополнительная информация:
Электронная почта: sales@dgwill.com
Wechat/Whatsapp ((Дона): +86 15273473462
Производство электронного оборудования ChuangWei
