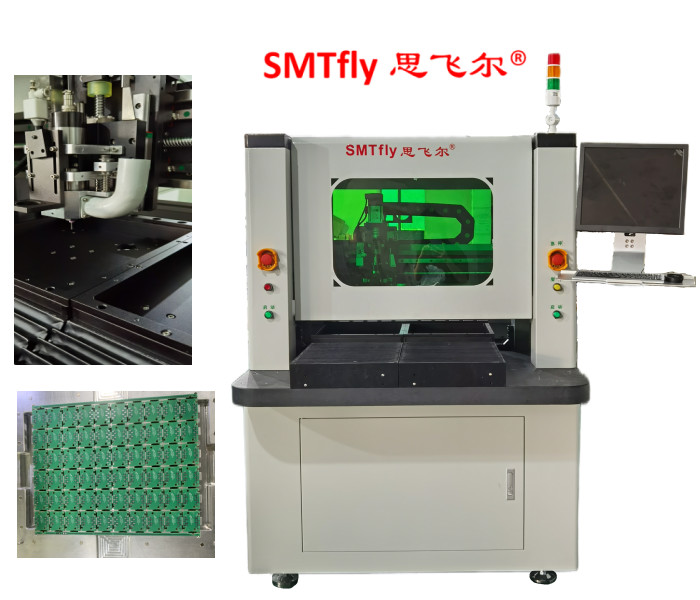

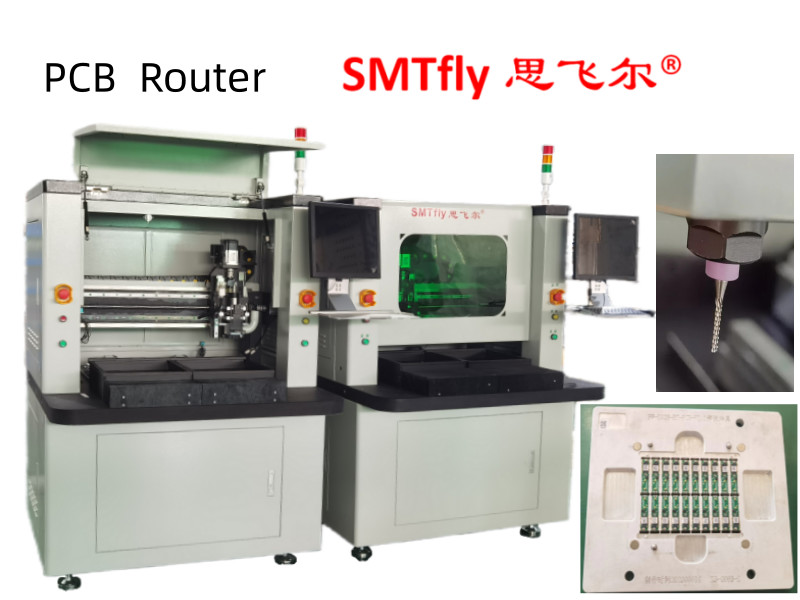

6000RPM Sycotec Spindle Dual Tables PCB Router для плат MCPCB Характеристики ПКБ-маршрутизатора:
Решение для депанелизации без стресса
Высокоэффективная система вакуума пыли на основе фиксатора
Чистая и точная депанелизация для плотно заселенных ПХБ
Современное программное обеспечение для обработки изображений позволяет программировать маршрутизаторы с помощью "покажи и щелкни"
Автоматическая компенсация выравнивания с помощью камеры CCD
Удобная эксплуатация
Продленный срок службы бита автоматическим регулированием глубины бита маршрутизатора
Улучшенное время такта
Необходимость в небольшом обслуживании
Разумная цена
Линейный робот без калибровки
Преимущества ПКБ-маршрутизатора
Нет лучшего способа настроить печатную плату, чем с помощью нашего маршрутизатора.Этот ПКБ переносчик является ответом на беспокойство без ПКБ переносчика через использование маршрутизатора немного, что минимизирует нагрузку на компонентыВысокоскоростной шпиндель, включенный в машину, ускоряет резку и поддерживает точность, а также позволяет создавать гибкие панели с различными узорами резки.Наш PCB depaneler также сократить на бит замены с нашим маршрутизатором бита глубины регулировки системыМаксимальная скорость резки бита маршрутизатора PCB составляет 50 мм в секунду, а скорость движения - 800 мм в секунду.С встроенной на основе светильников пылевой вакуумной системойЭто предотвращает деформацию и в полной мере использует силу вакуума для наиболее эффективного сбора пыли.
Легкая работа с ПКБ-маршрутизатором
Легко управлять, программное обеспечение обработки изображений на маршрутизаторе PCB делает его простым для программирования резки пути с технологией указывать и нажимать,что он также автоматически компенсирует выравнивание с камерой CCD. С помощью простого нажатия внешней кнопки ПКБ разборка может быть начата быстро для простой работы, и через простой в использовании режим предварительной программирования,работа машины становится еще менее требовательной. Печатный пластинчатый диспетчер также требует очень малого технического обслуживания, так как машина предназначена для легкого доступа и ремонта.в то время как керамический подшипник интегрирован для обеспечения 601000 оборотов в минуту для вращений.
Эффективность ПКБ-маршрутизатора
Учитывая разнообразие преимуществ, которые предлагают наши системы демантажирования, и легкость, с которой можно управлять машиной, цена, несомненно, практична.Необходимость в депонировании не только удовлетворяется эффективно и просто, но низкая стоимость сэкономит деньги и время.
Спецификация маршрутизатора PCB:
|
I. Оборудование |
|
|
Спиндл |
КАВО шпиндель ((Модель:4025) |
|
СКД |
Промышленные камеры Sony 520 |
|
ЛЕНС |
Компьютер EX2C |
|
Пошёл на хуй. |
Импорт TBI Precision Ground Ball Screws (ТБИ) - высокоточных наземных шаровых винтов |
|
Руководство |
HIWIN расширение Импортированные линейные проводники |
|
Двигатель |
Серия JiaBao LCF |
|
Карта управления ввода/вывода |
HFC PCI-9074 |
|
Карта управления водителем |
HFC PCI-9074 |
|
Карта ввода/вывода |
PCI-9074-64 шт/-38 шт |
|
Статическая очистка |
Серия STATIC-ST401A |
|
Компьютер |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Интерфейс машины |
AOC LCD17", Логитех мышь |
|
2. программное обеспечение |
|
|
Система управления |
Windows XP Professional (Service3, v.3244) |
|
Операция с графическим интерфейсом |
Английский Windows XP |
|
Редактировать программу |
Встроенная линия |
|
Система зрения |
Оффсет CCD AOTU |
|
Система управления |
F1.2.88 версия |
|
В целом |
|
|
Размеры ((W*D*H) |
1280 мм*1450 мм*1480 мм |
|
Вес |
750 кг |
|
Высота сдвига |
60 ~ 110 мм |
|
Манипулятор |
|
|
Тип двигателя |
Серия JiaBao |
|
Повторяемость позиционирования |
0.001 мм |
|
Рабочая площадь оси ((max) |
890 мм*560 мм*50 мм |
|
Рабочее место |
|
|
Фиксация ПКБ |
Стандарт, специализация |
|
Загрузка/разгрузка ПКБ |
Руководство |
|
Размер ПКБ (макс.) |
450*350 мм |
|
Толщина ПКБ (макс.) |
5 мм |
|
Установка |
|
|
Установка жесткости |
Настраиваемая установка |
|
Фиксация крепежа |
машины |
|
Двигатель шпинделя |
|
|
Сила |
150 Вт |
|
Свинцовый |
60000 оборотов в минуту |
|
Защищать |
Самоохлаждение/проветривание |
|
Изменение резчика |
Специализация |
|
Возможность маршрутизации |
|
|
Скорость резки ((макс.) |
80 мм/с |
|
Скорость движения ((макс.) |
2500 мм/с |
|
Точность резки |
00,01 мм |
|
Вакуумная система |
|
|
Вакуумная мощность |
3.5 кВт переменного тока 380 В |
|
Вакуум |
Свинцовый |
|
Коммунальные услуги |
|
|
Сила |
2.0KW AC380V |
|
Доставка воздуха |
4-6 кг/см2 |
|
Программирование |
|
|
Редактировать программу |
Встроенная линия |
|
Редактирование функций |
Линия, дуга, круг, кривая в У. |
|
Хранение программ |
HDD |
|
Система зрения |
Цвет SONE CCD |
|
фрезерная резка |
Автомобиль |
|
Настройка вакуума |
Автомобиль |
|
Операционные мониторы |
|
|
Показатель |
Индикатор Состояние машины |
|
проверка инструмента |
Срок службы инструмента автоматического обнаружения, использование временных испытаний |
|
Защита двигателя |
Имеет функцию защиты от перегрева, перегрузки и низкого напряжения |
|
Проверка перегрузки двигателя |
Есть перегрузка, линия нормальная, функция защиты от низкого напряжения |
|
Время использования инструмента |
Срок службы инструмента автоматического обнаружения, |
|
Статистика данных |
Отдельная модель доски, разделение подсчета, различные методы подсчета |
|
Запись ошибок |
Программное обеспечение автоматически записывает все сигналы тревоги памяти машин |
|
III. Точность |
|
|
Точность оси |
0.001 мм |
|
Точность резки |
0.1 мм |
|
IV. Безопасность |
|
|
Защита рабочей зоны |
С четырьмя запечатанными защитами |
|
Дверный датчик |
Датчик микровыключателя передней и задней двери безопасности (необязательно) |
|
Кнопка остановки требований |
|

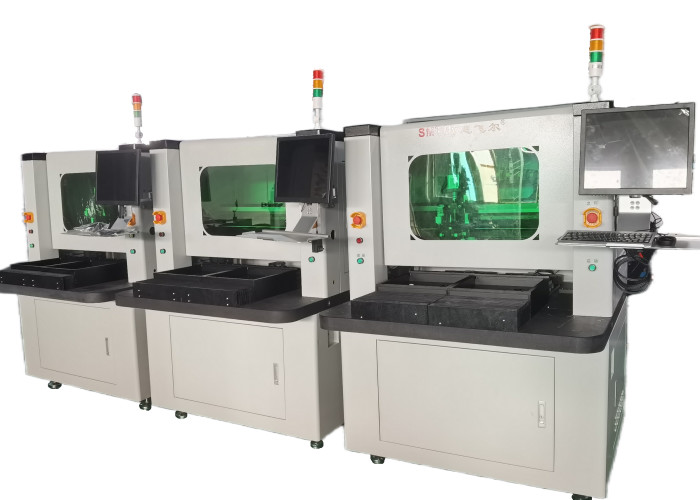

Опаковка Фотографии ПКБ маршрутизатора иНастройка бита маршрутизации для более длительного срока службы:
