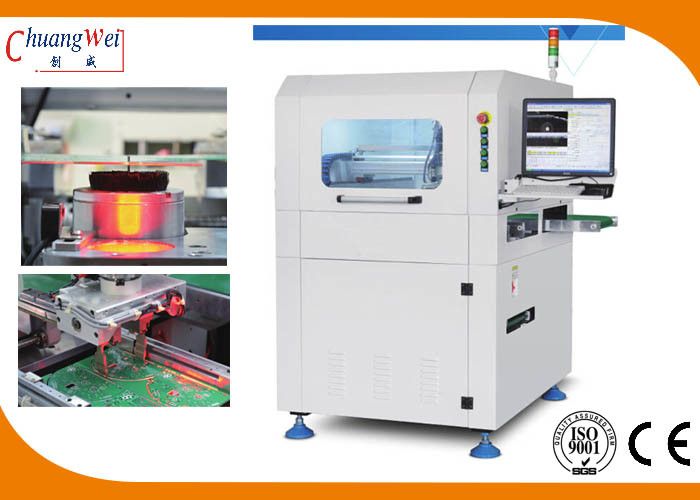

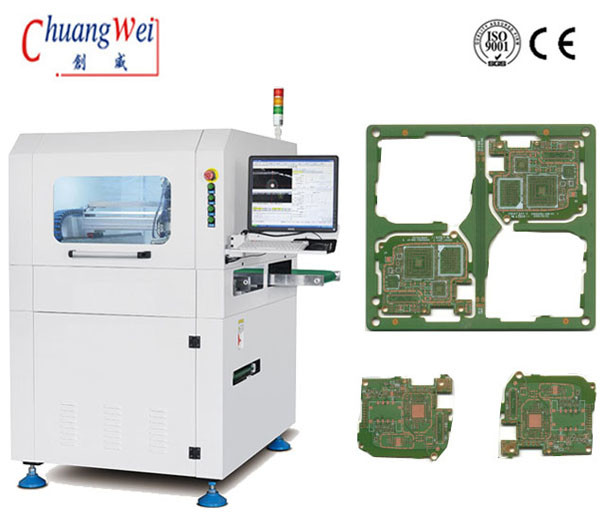

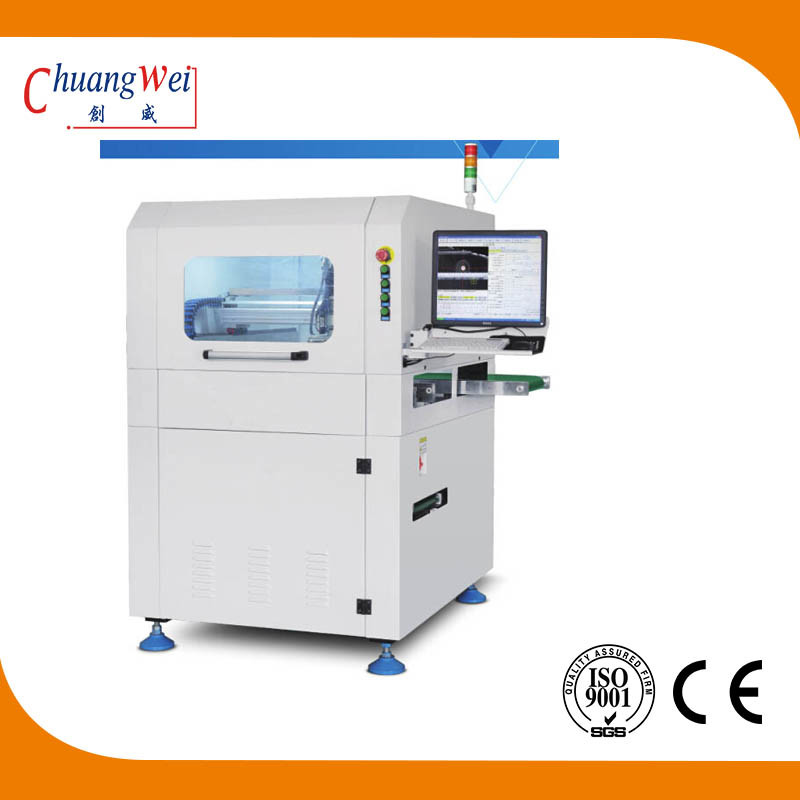

ESD контролируя автомат для резки PCB маршрутизатора PCB встроенный с 60000 RPM:
Панель препровождая решение 1: PCB отрезка будет поставлен путем зажимать систему к передающей линии, и после этого будет отправлен передающей линией ESD через машину в собирая линию, или был скомплектован вверх и нагружен в случай продукта подгонянным решением манипулятора.
Решение 2 панели forwrding: панель серии пользы препровождая блок ARM-1 разбирает передающую линию пояса от машины, блока препровождения панели вставки от за машины, и сразу нагружает панель в коробку волдыря в ARM-1 через зажимать систему. Решение отличено простотой и удобством.
Встроенные особенности автомата для резки PCB
1. Автоматическое изменение инструмента
2. Контроль ESD
3. Резать обратную связь stess
4. Режим автоматического производства
5. рычаг между систем-ERP управления клиента functionand статистики Spc
6. Смогите быть оборудовано с взрывозащищенной функцией пылесоса
Встроенная спецификация автомата для резки PCB:
| Модель | SMTfly-F03 |
| Размер машины | 1000*1200*1533mm |
| Вес | Приблизительное 1900kgs |
| Максимальный размер PCB | 350*350mm |
| Толщина PCB | 0.4-6mm |
| Высота передачи | 900±50mm |
| Направление передачи | Левый - > право |
| Скорость передачи | 1500mm/s (максимальное) /adjustable |
| Питаясь тип плиты | типа Раздел ведущий брус транспорта |
| Регулировка ширины рельса | Автоматический |
| Сигнал связи верхних и более низких компьютеров | SMEMA |
| Располагать PCB | Верхний и более низкий зажимать ведущего бруса |
| Комплектация системы | 360°rotary зажимая систему; 2 группы в составе сопла всасывания вакуума самое большее, 4 группы в составе транспорт пояса ESD/панель серии препровождая блоки самое большее |
| Резать spindl/скорость | Германия KAVO, 60,000rpm/min |
| Охлаждая тип | Сжатие воздуха |
| Контроль ESD | Да |
| Автоматическое изменение инструмента | Да |
| Резать обратную связь стресса | Да |
| Проверка лезвия перерыва | Да |
| Резать скорость | 1-200mm/s |
| Резать точность | ±0.5mm |
| Повторите располагать точность | ±0.01mm |
| Координированная двигая скорость | 1000mm/s |
| Из типа плиты | Транспорт пояса ESD/блок препровождения панели серии |
| Тип сбора отходов | Из со следа |
| Программирование процедуры | Импорт чертежа GERBER/программа редактирования через визуальную систему |
| Подача воздуха | 5-8kg/cm2 |
| Электропитание | AC380V±5%, 50/60Hz, 3KW |
Изменитель инструмента встроенных преимуществ автомата для резки PCB автоматический
Стандартный изменитель инструмента поддерживает 3 вида инструментов 3.175mm, каждый из имеет верхнюю нагружая емкость 10 одних. Он совмещен с точной зажимая системой и поднимаясь системой; 3 оси - X1, Y1 и Z1 режущего механизма могут осуществить изменение инструмента.
Высокая система вырезывания надежности
Ось Германии KAVO высокоскоростная основная с максимальной скоростью 60000 вращает, отличающ контролем напряжения тока ESD статическим и функциями резать обратную связь стресса и автоматическое изменение инструмента.
