Разъединение v PCB отрезало PCB Depaneling для СИД освещая производственную линию
Спецификация для автомата для резки PCB

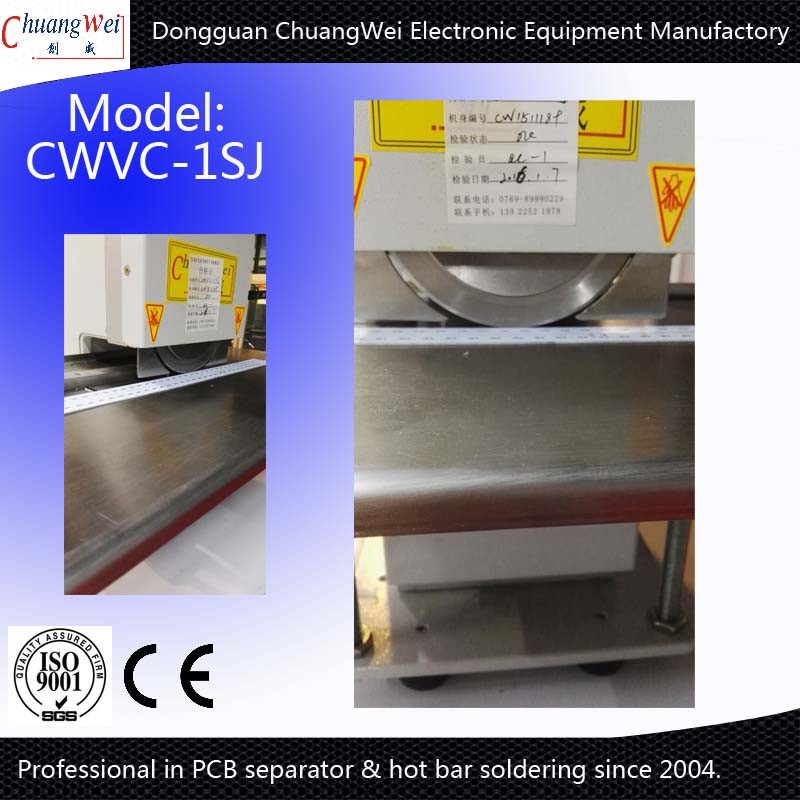

| Модель | SMTfly-1SJ |
| Максимальная режа длина | неограниченный |
| длина платформы | 1.2 / 2,4 m может быть согласно требованию к клиента |
| Размер автомата для резки PCB | 420 x 280 x 400mm |
| Резать скорость | 0 - 400 mm /s |
| резать толщину | 1.0-3.5mm |
Опишите:

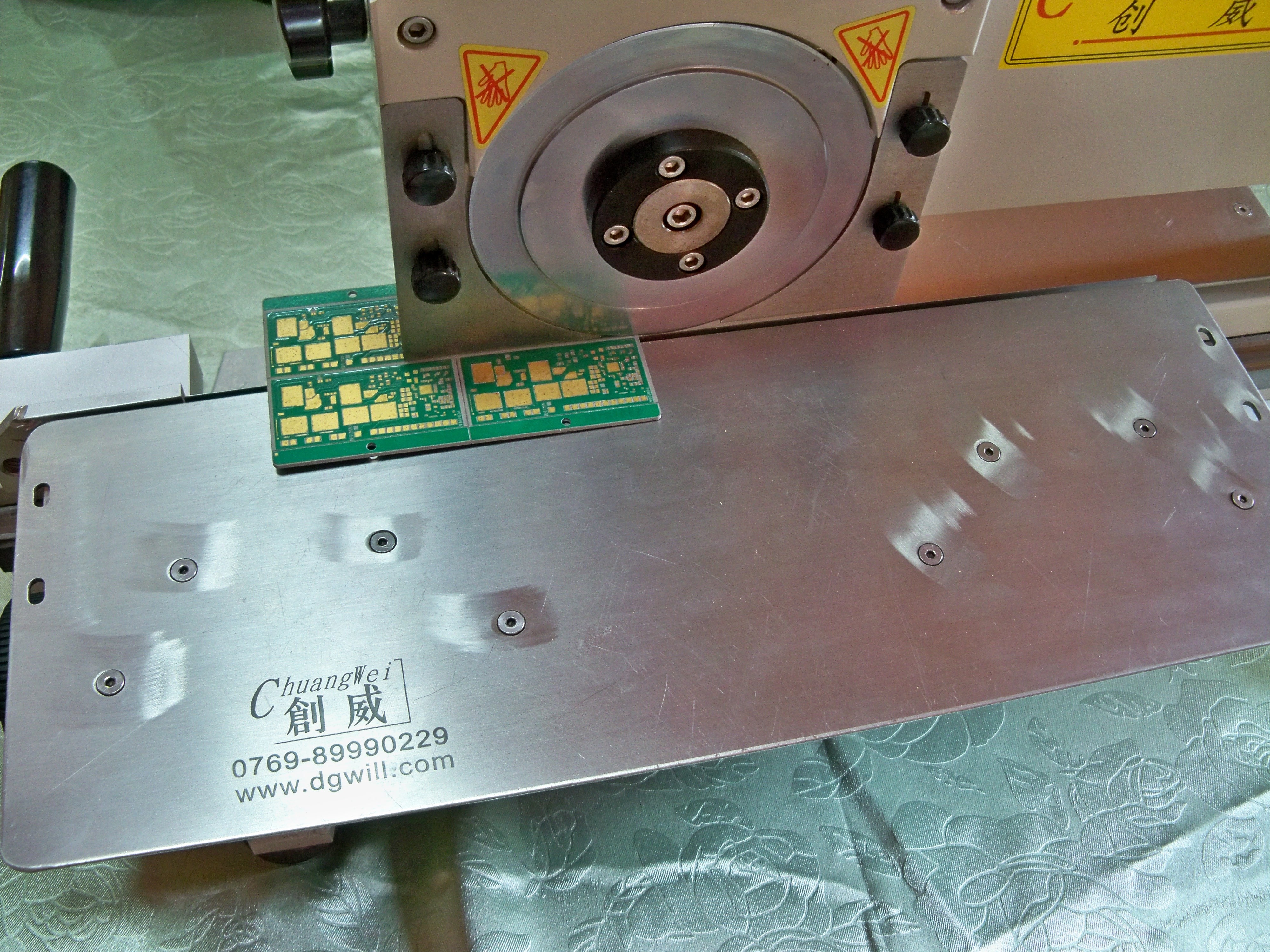

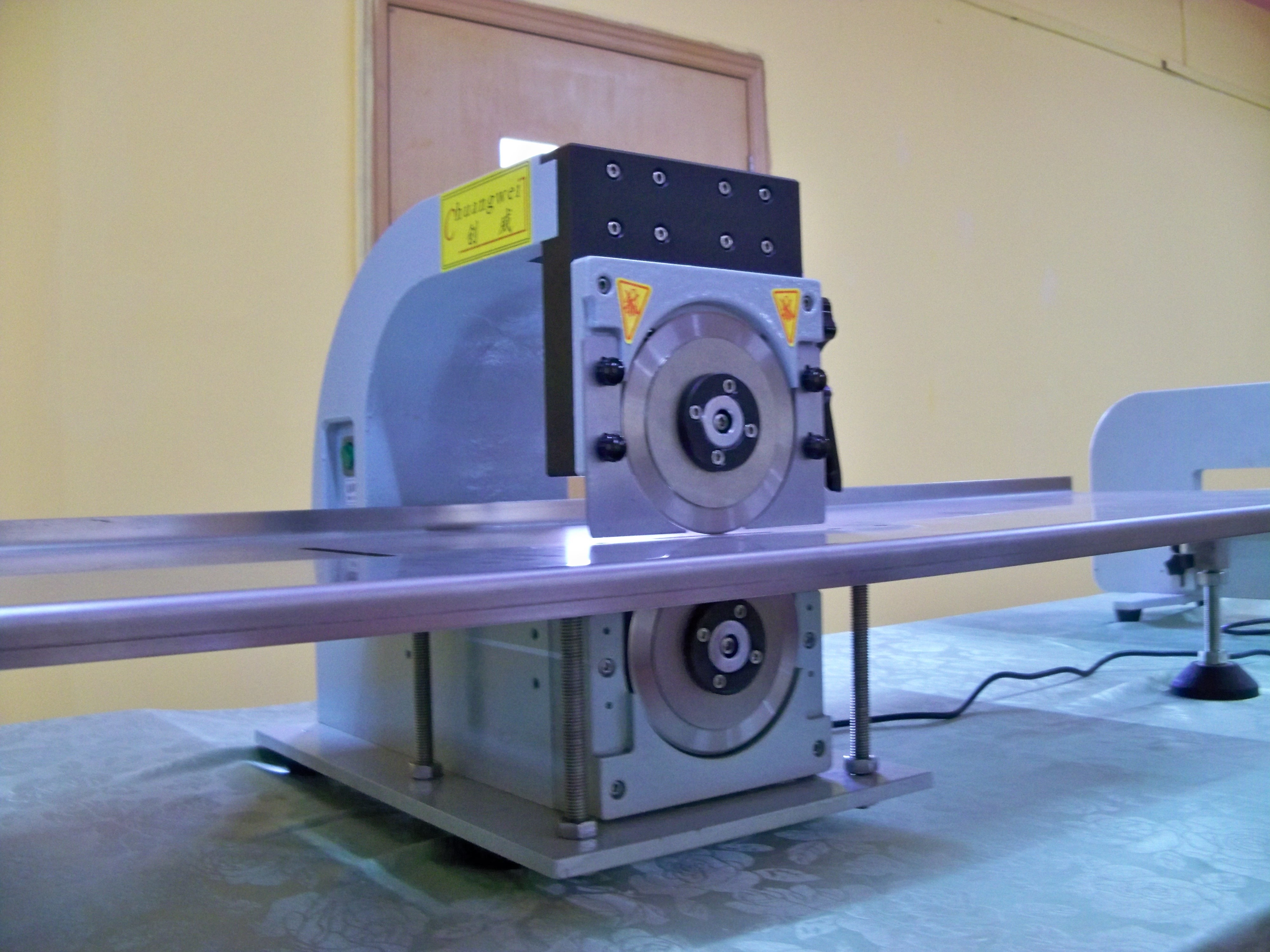

Эта машина использует множественный метод вырезывания, отрезок монтажной платы сделанный 6 частями кругового ножа, зыбкостью 2 части для набора, образовывает режа блок, полностью 3 группы. Весь режа процесс разделен в 3 участка, первый набор лезвия режа 40% из монтажной платы, тогда второго одного для того чтобы завершить 40%. Последний набор лезвия отделяет продукты, для того чтобы закончить работу. Как каждое режа количество небольшой, поэтому резать процессы стресса чем традиционный путь отрезка, уменьшил больше чем 80%, монтажная плата разделила хорошо свой край плоска и ровный, доска плоска.
Особенности:
|
1 |
Длина доски PCB может быть неограничена |
|
2 |
Используя сталь вольфрама Тайваня высокоскоростную, стойкость лезвия выше, жизнь лезвия может достигнуть один год когда разделите алюминиевый субстрат. |
|
3 |
Вверх и вниз лезвие можно отрегулировать точно |
|
4 |
По мере того как машина использует путь вырезывания разносторонности, поэтому режа процесс стабилизированный. Выдвинутая платформа нержавеющей стали оборудованная с регулируемым демфером, который соответствующий для резать различные ширины монтажной платы лампы статьи. |
|
5 |
Легкий работайте, высокоскоростной |
пожалуйста примечание:
Круглые ножи часто будут достаточны для отделять непричастные панели или резать отход допустимого предела. Однако, для высокосортных доск с компонентами правыми до линии раздела, лучшего качества можно достигнуть если разъединение унесено одновременно с линейными ножами вдоль всей длины доски, то (например CWVC-2L CWVC-450 CWVC-3).
