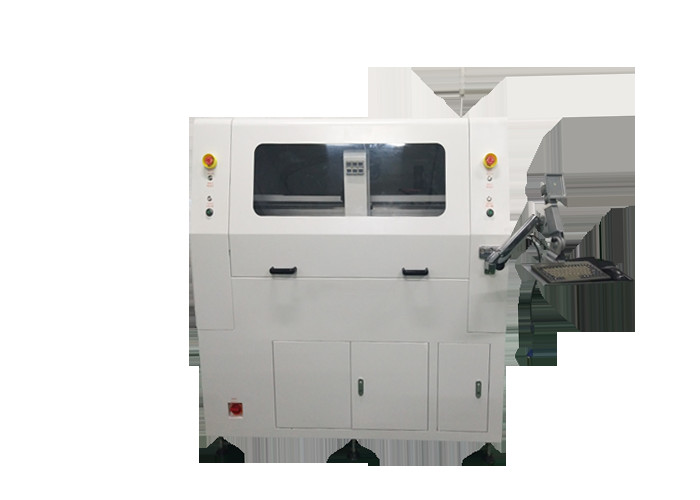

Станок для разделения печатных плат Фрезерный станок с ЧПУ для печатных плат со шпинделем Morning Star со скоростью 50000 об / мин
1. Список деталей
| I. Оборудование | |
| шпиндель | веретено утренней звезды |
| ПЗС | Промышленные камеры линейки Sony 520 |
| ОБЪЕКТИВ | Компьютер EX2C |
| Винт | Импорт шариковых винтов TBI Precision |
| Гид | Расширение HIWIN Импортная линейная направляющая |
| МОТОР | Серия Jiabao LCF |
| КАРТА УПРАВЛЕНИЯ ВВОДОМ/ВЫВОДОМ | ГФУ PCI-9074 |
| КАРТА КОНТРОЛЯ ВОДИТЕЛЯ | ГФУ PCI-9074 |
| КАРТА ВВОДА/ВЫВОДА | PCI-9074-64шт/-38шт |
| Статическая очистка | Серия STATIC-ST401A |
| Компьютер | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Интерфейс машины | AOC LCD17", мышь Logitech |
| 2.программное обеспечение | |
| Система контроля | Windows XP Professional (Service3, v.3244) |
| Операционный графический интерфейс | Английский WindowsXP |
| Редактировать программу | В соответствии |
| Система обзора | Смещение ПЗС AOTU |
| Система контроля | F 1.2.88 версия |
2. Параметры
| Общий | |
| Размеры(Ш*Г*В) | 1370мм*1650мм*1450мм |
| Масса | 650 кг |
| Смещение высоты | 60~110мм |
| Манипулятор | |
| Тип двигателя | серия Цзябао |
| Повторяемость позиционирования | 0,001 мм |
| Рабочая зона оси (макс.) | 830мм*580мм*50мм |
| Рабочая станция | |
| фиксация печатной платы | стандарт, специализация |
| Загрузка/разгрузка печатных плат | руководство |
| Размер печатной платы (макс.) | 320*320 мм (могут быть изготовлены по индивидуальному заказу) |
| Толщина печатной платы (макс.) | 5 мм |
| Крепление | |
| Крепление жесткости | приспособление для изготовления по индивидуальному заказу |
| Фиксация крепления | машины |
| Мотор шпинделя | |
| Власть | 400 Вт |
| шпиндель | 50000об/мин |
| Защищать | собственное/ветровое охлаждение |
| Сменить фрезу | Специализация |
| Возможность маршрутизации | |
| Скорость резки (макс.) | 80 мм/с |
| Скорость движения (макс.) | 2500 мм/с |
| Точность резки | 0,01 мм |
| Вакуумная система | |
| Мощность вакуума | 3,5 кВт переменного тока 380 В |
| Вакуум | отвес |
| Утилиты | |
| Власть | 2,0 кВт переменного тока 380 В |
| Подача воздуха | 4-6 кг/см2 |
| Программирование | |
| Редактировать программу | В соответствии |
| Функция редактирования | Линия, дуга, окружность, U-образная кривая |
| Хранение программ | жесткий диск |
| Система обзора | SONE цветной ПЗС |
| смещение фрезы | АВТО |
| Вакуумная установка | АВТО |
| Операционные мониторы | |
| Индикатор | Индикатор Состояние машины |
| проверка инструмента | Автоматическое определение срока службы инструмента, использование времени тестирования |
| Защита двигателя | Имеют функцию защиты от перегрева, перегрузки, низкого напряжения |
| проверка двигателя на перегрузку | Есть перегрузка, линия нормальная, функция защиты от низкого напряжения |
| Время использования инструмента | Срок службы автоматического обнаружения, |
| Статистика данных | Отдельная модель доски, раздельный счет, различные методы подсчета |
| Запись об ошибке | Программное обеспечение автоматически записывает в память всех аварийных сигналов машин |
| III.Точность | |
| Точность оси | 0,001 мм |
| Точность резки | 0,1 мм |
| IV.Безопасность | |
| Защита рабочей зоны | С четырьмя герметичными защитами |
| Датчик двери | Датчик микровыключателя передней и задней защитной дверцы (дополнительно) |
| Кнопка экстренной остановки |
3. Преимущества:
1. Используя устройство с двойным скольжением, сократите время ожидания резки, увеличьте производственную мощность.
2. Избегайте искусственного лоскута, вызванного растрескиванием жести, повреждением деталей и другими проблемами.
3. Избегайте использования тупых или складок, вызванных механическим воздействием.
4. Подходит для дуговой и линейной резки готовой пластины.
5. Подходит для мелких деталей окончательной резки, опорной плиты мобильного телефона, КПК, интерфейсной карты ПК и т. д.
4. Особенность:
1. Увеличение изображения в 10 раз упрощает программирование и повышает точность установки точки.
2. Два раздвижных стола обеспечивают одновременное движение внутрь и наружу, чтобы сократить время прихватки и повысить производительность.
3. AUTO MARK offset system. Изображение CCD может проверять и моделировать путь или маршрутизацию, чтобы уменьшить ненужные ошибки перед резкой.
4. Имеет проверку срока службы фрезы и систему сигнализации, чтобы напомнить оператору о необходимости замены фрезы, когда он закончит резку 120 м.И первые 2 мм фрезы срезают первую точку фрезерования, средние 2 мм срезают вторую точку фрезерования, последние 2 мм срезают третью точку фрезерования, чтобы увеличить срок службы.
5. ПЗС-изображение может проверять и моделировать траекторию или маршрутизацию, чтобы уменьшить ненужные ошибки перед резкой.
5. Подробное фото:
6. Наш сервис:
# Быстрая доставка
# 24 часа быстрого ответа
# Крупнейшая мануфактура в Южном Китае
# 100% ответственность за качество
# 14 лет опыта
# Возможна установка и обучение за рубежом
