Машины для маршрутизации ПКБ для фрезерных соединений FR4/CEM/MCPCB платы
Спецификация устройства для отделки панелей ПКБ:
| Модель | CW-F01-S |
| Стандартная рабочая зона | 350*350 мм |
| Сила | 220 В, 4,2 КВт |
| Повторяемость манипулятора | ±0,02 мм |
| Резолюция | ± 0,01 мм |
| Позиционирование на борту | Двойная рабочая станция с гнездовым или штифтовым приспособлением |
| Расположение панели | Находящиеся в отверстиях инструмента или краях ПКБ |
| Загрузка | Учебное пособие |
| Выгрузка | Учебное пособие |
| Размер панели | 450*350 мм |
| Толщина панели | 00,5-3,5 мм |
| Двигатель шпинделя | 0.5кВт "Утренняя звезда" |
| Изменение инструмента | Учебное пособие |
| Система фильтрации пыли | Восстановитель пыли мощностью 3 кВт |
| Система зрения | Видеокамера высокого разрешения CCD |
| Программирование | Учебное пособие с точки зрения зрения |
| Функция редактирования | С помощью визуального режима сухого хода / режима испытательного хода |
| Машины | 500 кг |
| Размер машины | 113*140*108 см |
Описание функции:
1.X10 увеличение изображения облегчает программирование и повышает точность настройки точки.
2.Два раздвижных стола обеспечивают одновременное движение внутрь и наружу, чтобы сократить время прицепления для лучшего
производительности.
3.AUTO MARK смещение системы.CCD изображение может проверить и симулировать путь или маршрутизации для уменьшения
ненужная ошибка перед резкой.
4. Имеет проверку времени жизни маршрутизации бита и сигнализационную систему, чтобы напомнить оператору изменить маршрутизацию битов
Когда он закончит 120M резки. и маршрутный бит первый 2 мм резать первую мельничную точку, средний 2 мм резать второй
точка фрезы, последние 2 мм режут третью точку фрезы, чтобы увеличить срок службы.
5. CCD изображение может проверить и имитировать путь или маршрутизацию, чтобы уменьшить ненужную ошибку перед резкой.
PCB Depaneler Описание:
Это новая линейка маршрутизаторов. Это автономная маршрутизаторная машина, специально разработанная для маршрутизации печатных платок (PCBA) в отдельные сборы.Система может похвастаться тем, что является самым быстрым в мире маршрутизатором с скоростью цикла 10,5 секунды за таблетку.
Он может вмещать более крупные печатные платы в двухкомнатной конфигурации с максимальным размером панели 450 мм х 350 мм.
Новое программное обеспечение для графического пользовательского интерфейса (GUI) обеспечивает удобное для пользователя "визуальное" программирование для быстрого и точного онлайн-программирования.
Файлы Gerber можно импортировать в программное обеспечение для более легких программ.
Наше преимущество:
1451 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851 - 851
2Услуги по технической поддержке
3Ограничьте обработку жалоб, полчаса назад к клиентам
4Депанел Эксперты, предоставление профессиональных PCB подпрограммы
5- Надежный производитель машин, у нас есть 15 экспертов, каждый из которых имеет более 6 лет опыта, качество оборудования будет удовлетворительным.

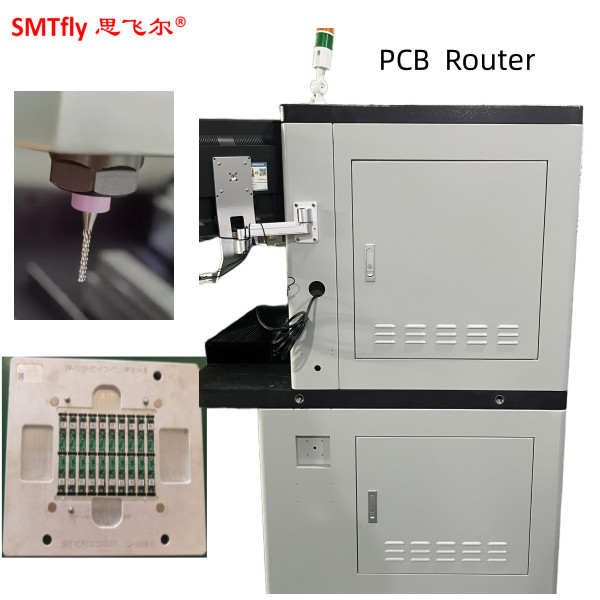

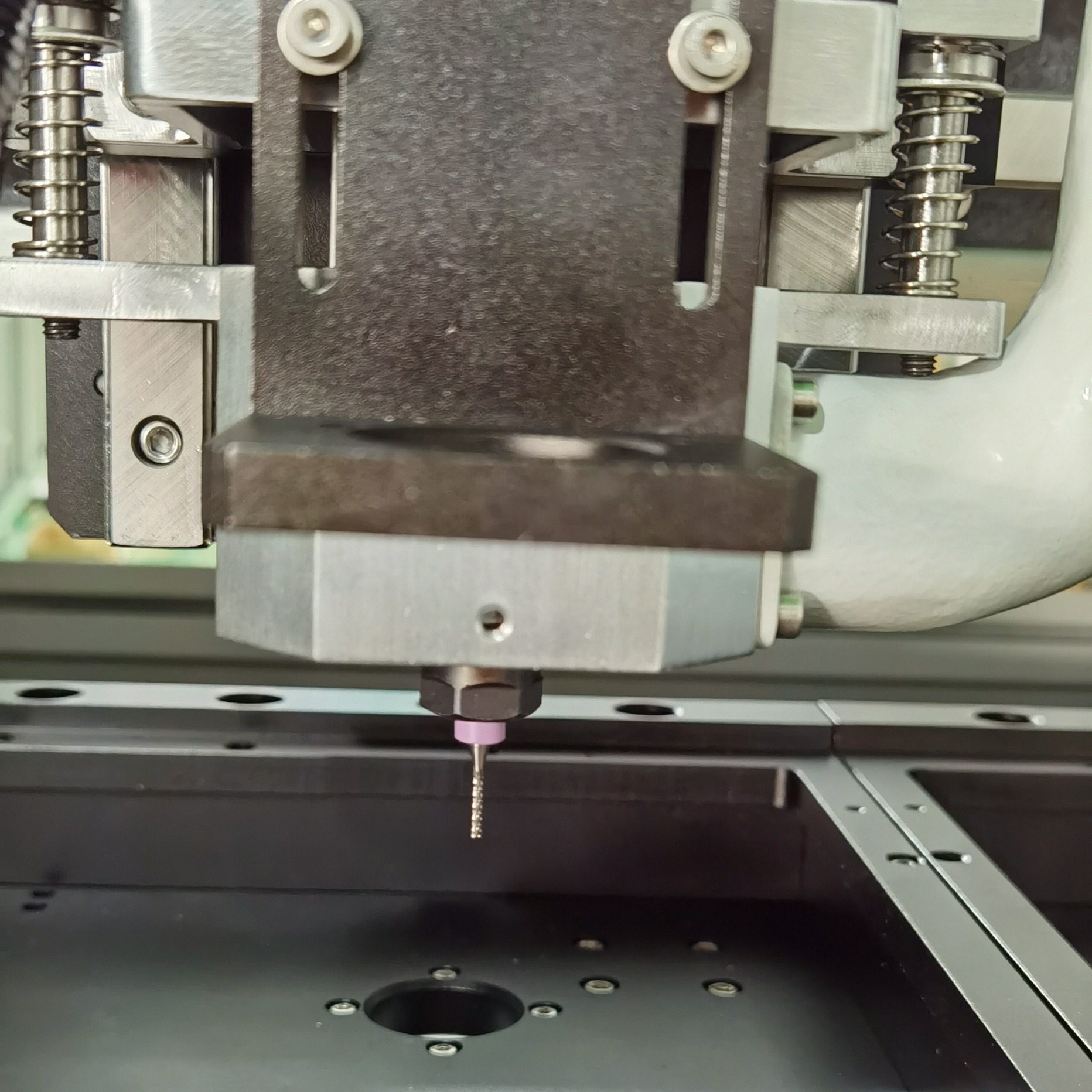

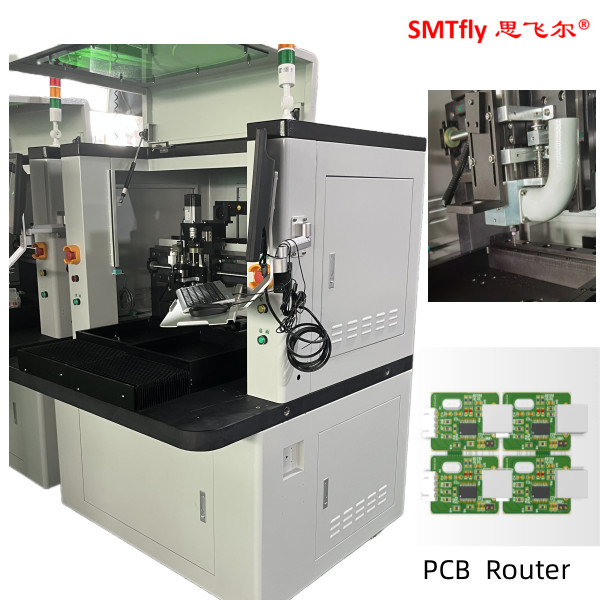

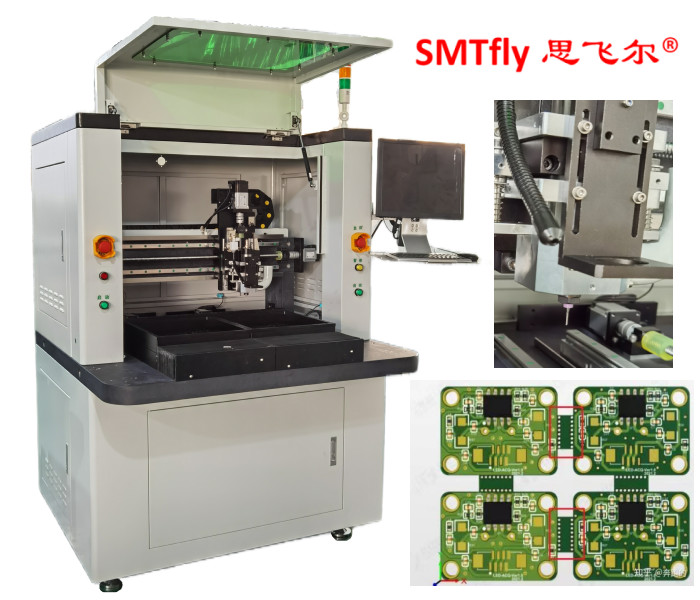

Машинная фотография:
