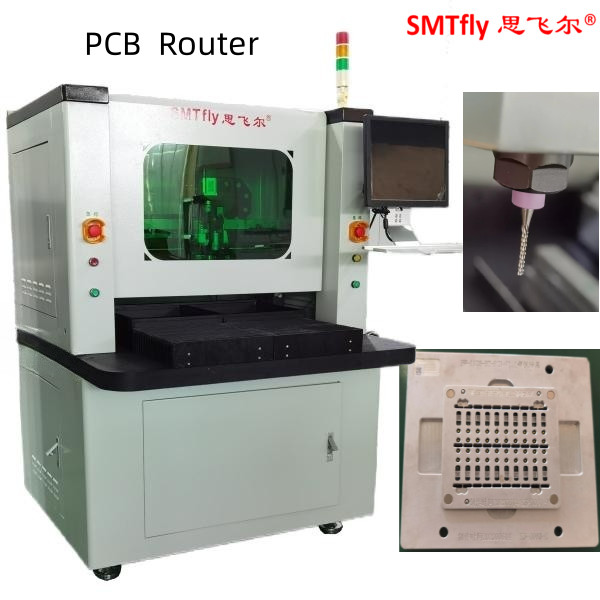

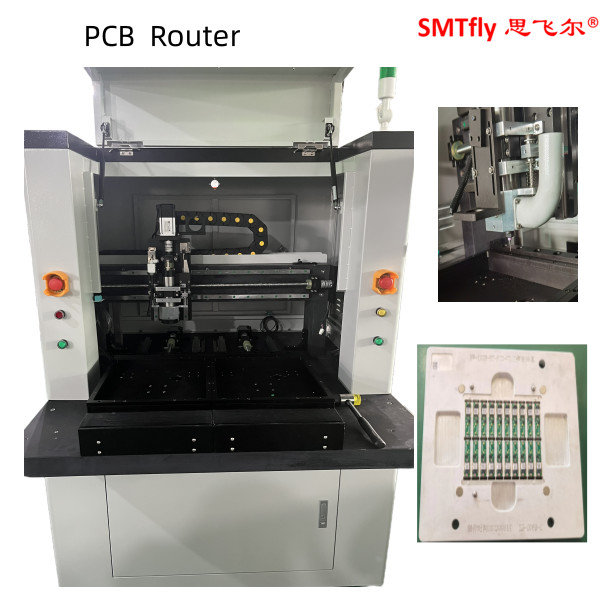

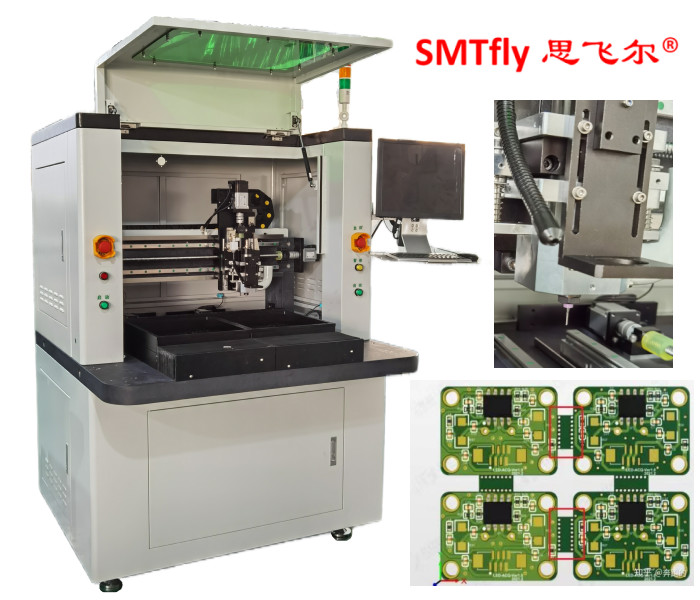

PCB Depaneler PCB Routing Machine для фрезерных соединений FR4/CEM/MCPCB платы
Спецификация устройства для отделки панелей ПКБ:
| Модель | CW-F01-S |
| Стандартная рабочая зона | 350*350 мм |
| Сила | 220 В, 4,2 КВт |
| Повторяемость манипулятора | ±0,02 мм |
| Резолюция | ± 0,01 мм |
| Позиционирование на борту | Двойная рабочая станция с гнездовым или штифтовым приспособлением |
| Расположение панели | Находящиеся в отверстиях инструмента или краях ПКБ |
| Загрузка | Учебное пособие |
| Выгрузка | Учебное пособие |
| Размер панели | 450*350 мм |
| Толщина панели | 00,5-3,5 мм |
| Двигатель шпинделя | 0.5кВт "Утренняя звезда" |
| Изменение инструмента | Учебное пособие |
| Система фильтрации пыли | Восстановитель пыли мощностью 3 кВт |
| Система зрения | Видеокамера высокого разрешения CCD |
| Программирование | Учебное пособие с точки зрения зрения |
| Функция редактирования | С помощью визуального режима сухого хода / режима испытательного хода |
| Машины | 500 кг |
| Размер машины | 113*140*108 см |
PCB Depaneler Описание:
1Это новая линейка маршрутизаторов. Это автономная маршрутизаторная машина, специально разработанная для маршрутизации (отсечения панелей) печатных платок (PCBA) в отдельные сборы.
2Система может похвастаться тем, что она является самым быстрым в мире маршрутизатором с скоростью цикла 1,5 секунды за вкладку.
3Он может вмещать более крупные печатные платы в его двух стол конфигурации с максимальным размером панели 450 мм х 350 мм.
4.Новое программное обеспечение для графического пользовательского интерфейса (GUI) обеспечивает удобное для пользователя "визуальное" программирование для быстрого и точного онлайн-программирования.
5.Гербер файлы могут быть импортированы в программное обеспечение для более простых программ.
Описание функции:
1.X10 увеличение изображения облегчает программирование и повышает точность настройки точки.
2Два сдвижных стола обеспечивают одновременное движение в и из, чтобы сократить время привязки для лучшей производительности.
3.AUTO MARK система смещения. CCD изображение может проверить и имитировать путь или маршрут, чтобы уменьшить ненужные ошибки перед резкой.
Наша служба:
A. Предварительные консультации: предоставляет профессиональное решение SMT для всей линии;
B. Фабричная гарантия:Однолетняя гарантия на заводское обслуживание;
C. Установка:Установка и ввод в эксплуатацию на месте для обеспечения бесперебойного производства;
D. Техническая подготовка:обеспечивает профессиональную подготовку с уровня 1 до уровня 3;
E. Техническая поддержка: предоставляет техническую поддержку 7 дней * 24 часа;
F. Обновление программного обеспечения: предлагать пожизненные бесплатные обновления программного обеспечения для всех продуктов.
