Прецизное оборудование для резки печатных плат
Машины для маршрутизаторов ПКБ с настройкой на заказ с точностью позиционирования 0,01 мм
1Особенности:
2Преимущества:
1Использование двойного устройства сдвига, сокращает время ожидания резки, увеличивает производственную мощность.
2Избегайте искусственных клапанов, вызванных трещинами, повреждениями стальных деталей и другими проблемами.
3Избегайте использования тупых или сложенных, вызванных механическим напряжением.
4Подходит для резки готовой пластины дугой и линией.
5. Подходит для небольших кусочков конечной резки, базовой пластины мобильного телефона, PDA, карты интерфейса ПК и т.д.
3. Список деталей
| I. Оборудование | |
| Спиндл | КАВО шпиндель |
| СКД | Промышленные камеры Sony 520 |
| ЛЕНС | Компьютер EX2C |
| Пошёл на хуй. | Импорт TBI Precision Ground Ball Screws (ТБИ) - высокоточных наземных шаровых винтов |
| Руководство | HIWIN расширение Импортированные линейные проводники |
| Двигатель | Серия JiaBao LCF |
| Контрольная карта ввода/вывода | HFC PCI-9074 |
| Карта управления водителем | HFC PCI-9074 |
| Карта ввода/вывода | PCI-9074-64 шт/-38 шт |
| Статическая очистка | Серия STATIC-ST401A |
| Компьютер | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Интерфейс машины | AOC LCD17", Логитех мышь |
| 2.программное обеспечение | |
| Система управления | Windows XP Professional (Service3, v.3244) |
| Операция с графическим интерфейсом | Английский Windows XP |
| Редактировать программу | Встроенный |
| Система зрения | Оффсет CCD AOTU |
| Система управления | F1.2.88 версия |
4. Параметры
| В целом | |
| Размеры ((W*D*H) | 1370 мм*1650 мм*1450 мм |
| Вес | 650 кг |
| Высота сдвига | 60 ~ 110 мм |
| Манипулятор | |
| Тип двигателя | Серия Jiabao |
| Повторяемость позиционирования | 0.001 мм |
| Рабочая площадь оси ((max) | 830*580*50 мм |
| Рабочее место | |
| Фиксация ПКБ | стандарт, специализация |
| Загрузка/разгрузка ПКБ | Руководство |
| Размер ПКБ (макс.) | 320*320мм (можно настроить) |
| Толщина ПКБ (макс.) | 5 мм |
| Установка | |
| Установка жесткости | Использование клиентского устройства |
| Фиксация крепежа | машины |
| Двигатель шпинделя | |
| Сила | 150 Вт |
| Свинцовый | 60000 оборотов в минуту |
| Защищать | Самоохлаждение/проветривание |
| Изменение резчика | Специализация |
| Возможность маршрутизации | |
| Скорость резки ((макс.) | 80 мм/с |
| Скорость движения ((макс.) | 2500 мм/с |
| Точность резки | 00,01 мм |
| Вакуумная система | |
| Вакуумная мощность | 3.5 кВт переменного тока 380 В |
| Вакуум | Свинцовый |
| Коммунальные услуги | |
| Сила | 2.0KW AC380V |
| Доставка воздуха | 4-6 кг/см2 |
| Программирование | |
| Редактировать программу | Встроенный |
| Редактирование функций | Линия, дуга, круг, кривая в У. |
| Хранение программ | HDD |
| Система зрения | Цвет SONE CCD |
| фрезерная резка | Автомобиль |
| Настройка вакуума | Автомобиль |
| Операционные мониторы | |
| Показатель | Индикатор Состояние машины |
| проверка инструмента | Срок службы инструмента автоматического обнаружения, использование временных испытаний |
| Защита двигателя | Имеет функцию защиты от перегрева, перегрузки и низкого напряжения |
| проверка перегрузки двигателя | Есть перегрузка, линия нормальная, функция защиты от низкого напряжения |
| Время использования инструмента | Срок службы инструмента автоматического обнаружения, |
| Статистика данных | Отдельная модель доски, разделение подсчета, различные методы подсчета |
| Запись ошибок | Программное обеспечение автоматически записывает все сигналы тревоги памяти машин |
| III. Точность | |
| Точность оси | 0.001 мм |
| Точность резки | 0.1 мм |
| IV. Безопасность | |
| Защита рабочей зоны | С четырьмя запечатанными защитами |
| Дверный датчик | Датчик микровыключателя передней и задней двери безопасности (необязательно) |
| Кнопка остановки требований |

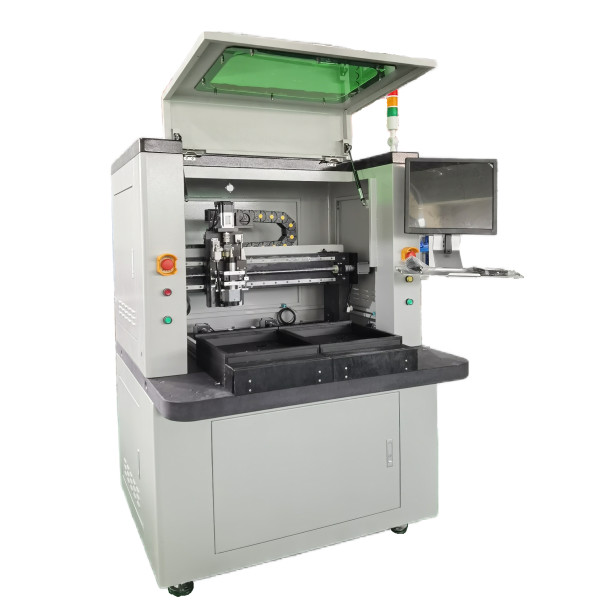

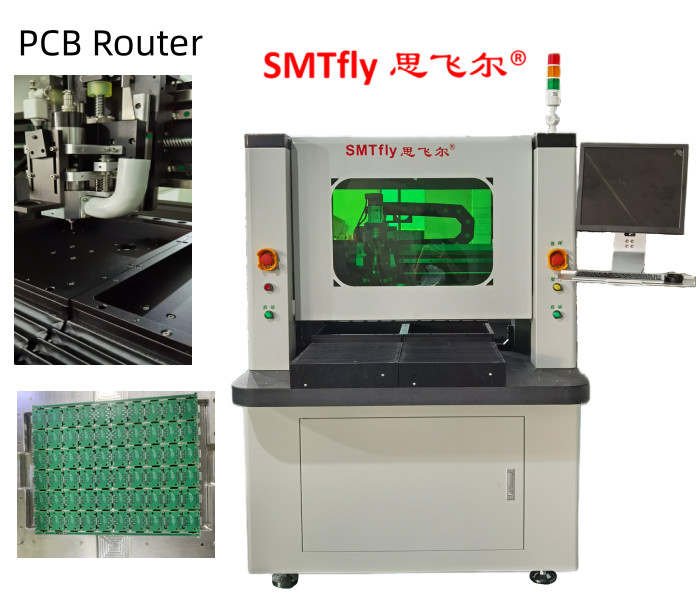

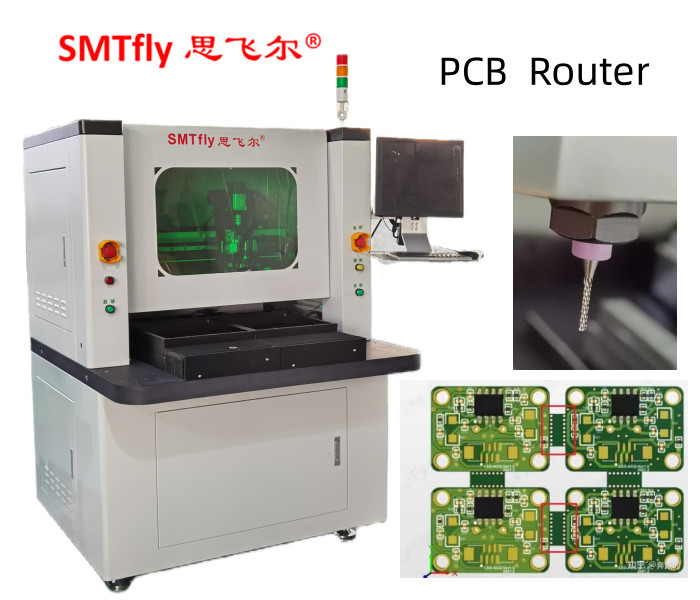

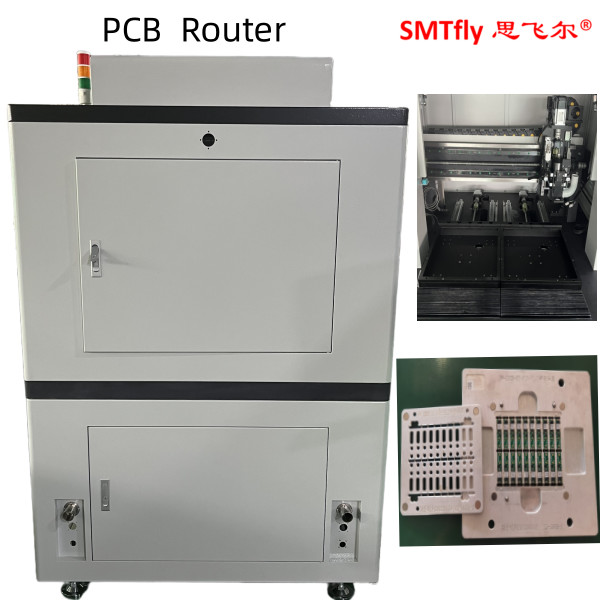

5Подробная фотография:
6Наша услуга:
# Быстрая доставка
# 24 часа быстрая реакция
# Крупнейшая фабрика в Южном Китае
# 100% ответственность за качество
# 18 лет опыта
# Заграничная установка и обучение доступны
