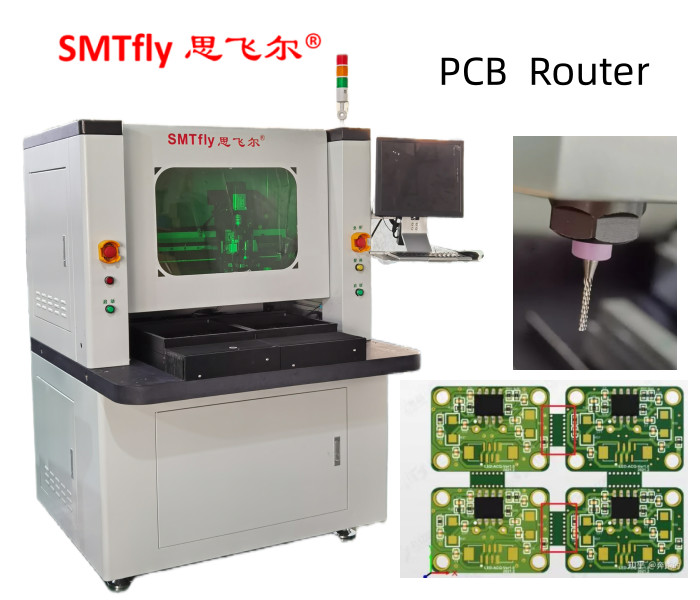

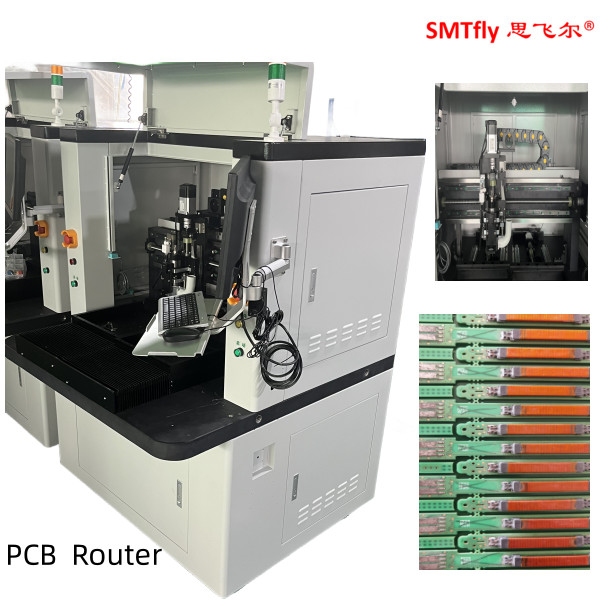

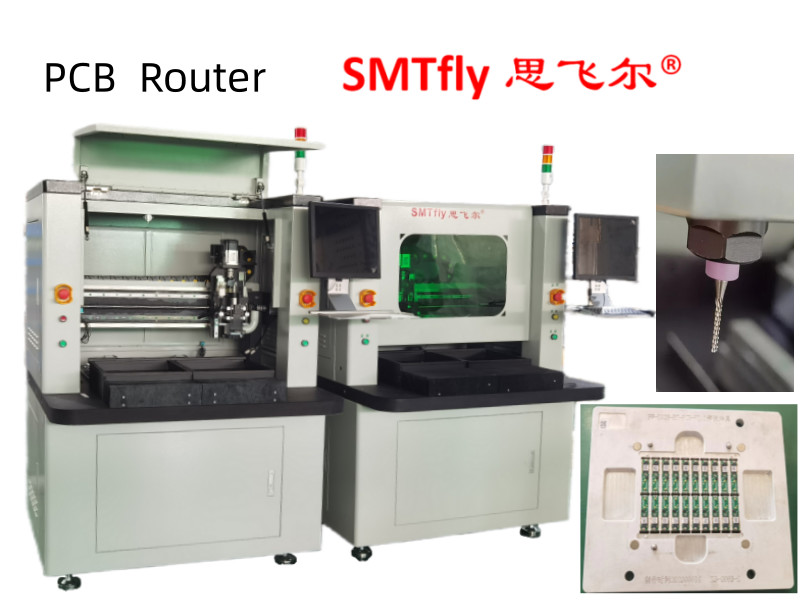

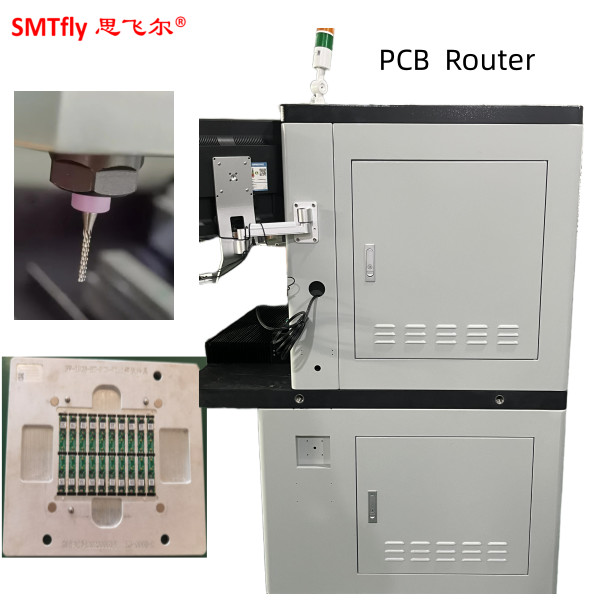

Очистка ПКБ для компьютерной промышленности с точностью оси 0,001 мм
Оборудование
SPINDLE Morning Star шпиндель и инвертор
CCD: Sony 520 линейные промышленные камеры
ЛЕНС: Computar EX2C
Винт: ТБИ Импорт точной земляной шаровой винт
Руководство: расширение HIWIN Импортированная линейная проводная рельса
Двигатель: серия JiaBao LCF
Контрольная карта ввода/вывода: HFC PCI-9074
Карта управления водителем: HFC PCI-9074
Карта I/O: PCI-9074-64 шт/-38 шт
Статическая очистка: серия STATIC-ST401A
Компьютер: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Интерфейс машины: AOC LCD17", Логитех мышь
программное обеспечение
| Система управления | Windows XP Professional (Service3, v.3244) |
| Операция с графическим интерфейсом | Китайский Windows XP |
| Редактировать программу | Встроенная линия |
| Система зрения | Оффсет CCD AOTU |
| Система управления | F1.0.2 версия |
Параметры производительности
В целом
Размеры ((W*D*H): 1220mm*1450mm*1420mm
Вес: 550 кг
Сдвиг высоты: 60 ~ 110 мм
Манипулятор
Тип двигателя: серия JiaBao
Повторяемость позиционирования: 0,001 мм
Рабочая площадь оси ((макс.): 680 мм*360 мм*50 мм
Рабочее место
Фиксация ПХБ: стандарт, специализация
Загрузка/разгрузка ПКБ: вручную
Размер ПКЖ (макс.): 322mm*322mm
Толщина ПКБ (макс.): 5 мм
Установка
Установка жесткости: стандартная
Установка: машины
Двигатель шпинделя
Мощность: 400 Вт
Вращение: 50000 оборотов/мин.
Защита: самоохлаждение/ветроохлаждение
Изменение резчика: специализация
Возможность маршрутизации
Скорость резки ((макс.)): 100 мм/с
Максимальная скорость движения: 3000 мм/с
Точность резки:00,01 мм
Вакуумная система
Мощность вакуума:2.2КВт 380В переменного тока
Вакуумный насос
Коммунальные услуги
Мощность: 2,2 кВт AC380V
Подача воздуха: 2-5 кг/см2
Программирование
Программа редактирования: Inline
Функция редактирования: Линия, дуга, круг, U-кривая
Сохранение программ: HDD
Система зрения: Цветный ЦКД SONE
Фрезерная резка: AUTO
Настройка вакуума: AUTO
Операционные мониторы
Указатель: Указатель Состояние машины
Проверка инструмента : Автоматическое обнаружение срока службы инструмента, использование временного тестирования
Защита от перегрева, перегрузки, низкого напряжения
Проверка перегрузки двигателя: имеется перегрузка, линия нормальная, функция защиты от низкого напряжения
Время использования инструмента: автоматическое обнаружение срока службы инструмента,
Статистика данных : отдельная модель доски, раздельное подсчет, различные методы подсчета
Запись ошибок: программное обеспечение автоматически записывает все сигналы тревоги в памяти машин
III. Точность
Точность оси: 0,001 мм
Точность резки: 0,1 мм
IV. Безопасность
Защита рабочей зоны: с четырьмя уплотненными защитами
Дверный датчик: датчик передней и задней двери безопасности с микровыключателем (необязательно)
Кнопка остановки требований
3.Описание функции
1) Увеличение изображения X10 облегчает программирование и повышает точность настройки точек
2) Два раздвижных стола обеспечивают одновременное движение внутрь и наружу для сокращения времени привязки для повышения производительности.
3) Автомаркировка системы смещения.Изображение CCD может проверить и симулировать путь или маршрутизацию, чтобы уменьшить ненужные ошибки перед резкой
4) Маршрутизатор автоматически поднимает и перемещает в следующую запрограммированную точку, а затем режет, чтобы продлить срок службы маршрутизатора
5) Промышленное проектирование дверей безопасности
6) Изображение CCD может проверять и моделировать путь или маршрутизацию, чтобы уменьшить ненужную ошибку перед резкой
